스타일: 참조 편집 및 참조 대체
Creo Parametric 12.4.0.0
사용자 인터페이스 위치: 스타일(Style) 탭을 열고 피쳐, 참조 또는 참조 세트를 선택한 후 다음 작업 중 하나를 수행합니다.
• 참조 편집
다음 작업 중 하나를 수행합니다.
◦ 스타일 트리에서 엔티티를 마우스 오른쪽 버튼으로 클릭하고
참조 편집(Edit References)을 선택합니다.
참조 편집(Edit References)을 선택합니다.◦ > > 참조 편집(Edit References)을 클릭합니다.
참조 편집(Edit References)을 클릭합니다.• 참조 대체
◦ > >
참조 대체(Replace References)를 클릭합니다.
참조 대체(Replace References)를 클릭합니다.동영상
설명
Creo Parametric 12에서 참조 편집(Edit References) 및 참조 대체(Replace References) 기능이 스타일에 추가되었습니다. 이러한 도구를 통해 커브와 서피스를 쉽게 재정의할 수 있습니다. 스타일 모델링 환경을 벗어나지 않고도 도구 내에서 새 참조를 선택할 수 있습니다.
참조 편집(Edit References) 및 참조 대체(Replace References) 기능이 스타일에 추가되었습니다. 이러한 도구를 통해 커브와 서피스를 쉽게 재정의할 수 있습니다. 스타일 모델링 환경을 벗어나지 않고도 도구 내에서 새 참조를 선택할 수 있습니다.• 참조 대체(Replace References)를 사용하면 한 스타일 엔티티를 다른 스타일 엔티티로 대체할 수 있습니다.

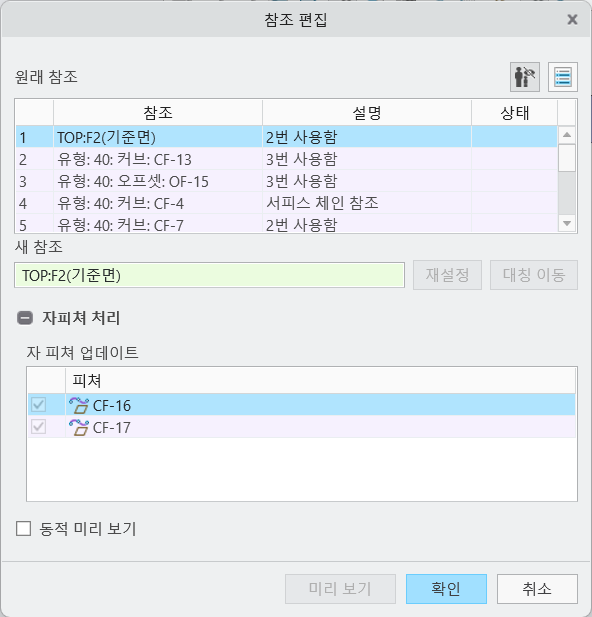

참조 대체(Replace References)를 사용하면 한 스타일 엔티티를 다른 스타일 엔티티로 대체할 수 있습니다.• 참조 편집(Edit References)을 사용하면 스타일 엔티티를 가져와서 이 엔티티가 참조하는 요소를 변경할 수 있습니다.
참조 편집(Edit References)을 사용하면 스타일 엔티티를 가져와서 이 엔티티가 참조하는 요소를 변경할 수 있습니다.• 필요에 따라 새 참조의 방향을 대칭 이동할 수 있습니다.
• 동적 미리 보기(Dynamic Preview)를 사용하여 새 참조를 선택할 때마다 결과의 미리 보기를 자동으로 표시하거나 미리 보기(Preview)를 사용하여 지금까지 업데이트된 참조의 미리 보기를 수동으로 표시할 수 있습니다.
• 참조 편집 및 대체 둘 다에서 자피쳐 처리(Child Handling)를 조사할 수 있습니다.
이점
• 이 개선된 기능을 통해 스타일 모델의 재작업이 더 쉬워지므로 이전에는 리모델링이나 복잡한 변경으로 인해 낭비되었던 시간과 노력을 절약할 수 있습니다.
• 스타일을 Creo 코어 모드와 더 일관되게 만듭니다.
추가 정보
팁: | 없음. |
제한 사항: | • 정점에는 고유 ID가 없습니다. 이로 인해 행 표시가 단일 행에 참조의 모든 사용을 나열하도록 설정된 경우 도구가 커브/모서리와 해당 정점을 분리하지 못합니다. 이 경우 경고 표시기가 나타납니다. • 자 피쳐나 참조가 실패한 경우 대칭 이동을 사용할 수 없습니다. • 대칭 이동은 사용된 트림/확장 끝이 값으로 정의된 경우에만 작동하고 트림/확장 끝이 참조로 정의된 경우에는 적용되지 않습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
