스타일: 서피스 생성을 위한 비 탄젠트(비 G1) 체인
Creo Parametric 12.4.0.0
사용자 인터페이스 위치:
스타일(Style) >
서피스(Surface)를 클릭합니다.
스타일(Style) > 서피스(Surface)를 클릭합니다.동영상
설명

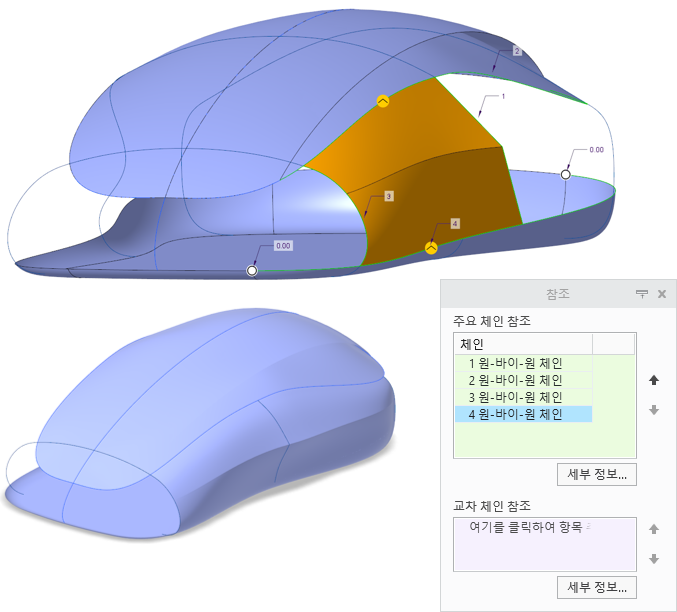

Creo Parametric 12에서는 스타일에서 서피스를 생성할 때 비 탄젠트(비 G1) 체인을 참조로 선택할 수 있습니다. 이 기능은 경계 블렌드에서 사용할 수 있었으며 이제 스타일에서도 사용할 수 있습니다.
이점
이제 비 탄젠트 컴포넌트로 작성된 체인을 서피스 생성을 위한 참조로 선택할 수 있으므로 서피스 도구의 제한 사항이 제거되었습니다.
추가 정보
팁: | 없음. |
제한 사항: | • G2/G3/구배 연결은 비 G1 경계에 대해 정의할 수 없습니다. • 비 G1 궤적 커브가 있는 스윕 서피스의 경우: ◦ G1 연결을 정의할 수 없습니다. ◦ 레이디얼 스윕을 사용할 수 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
