스타일 로프트 서피스: 변곡 방지를 위해 개선됨
Creo Parametric 12.4.0.0
사용자 인터페이스 위치:
스타일(Style) >
서피스(Surface)를 클릭합니다.
스타일(Style) > 서피스(Surface)를 클릭합니다.동영상
설명

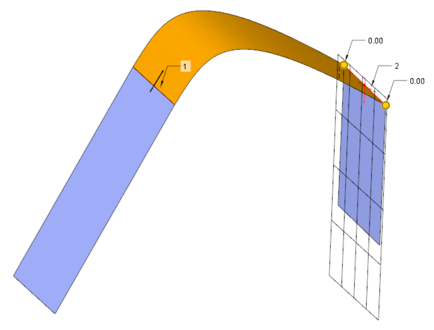

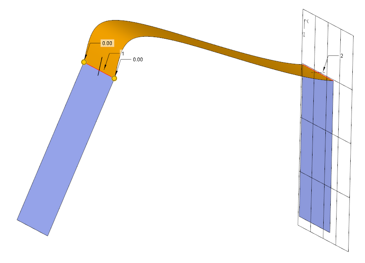

스타일 로프트 서피스가 개선되어 변곡을 방지하고 자연스러운 결과를 생성합니다. 이전에는 로프트 서피스에 두 개의 참조 체인이 있는 경우(하나는 G0-위치 연결이 있고 다른 하나는 경계에서 G1-탄젠트, G2-곡률, G3-가속, 법선 또는 구배 조건으로 제한됨) G0-위치 경계에서 변곡이 발생할 수 있습니다. 이제 로프트 서피스가 개선되어 결과 서피스에 변곡이 없습니다.
• Creo 11에서는 커브의 변곡을 방지하도록 개선되었습니다.
• Creo 12에서는 이러한 개선 사항이 서피스에도 적용되어 로프트 서피스에서 변곡을 방지할 수 있었습니다.
이점
• 로프트 서피스가 보다 자연스럽습니다.
• 로프트 서피스가 한 면에서 연결된 경우 변곡이 없습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
