Creo Simulate - 접착 접촉 인터페이스
Creo Parametric 12.4.0.0
사용자 인터페이스 위치: 다음 두 위치에서 이 명령에 액세스할 수 있습니다.

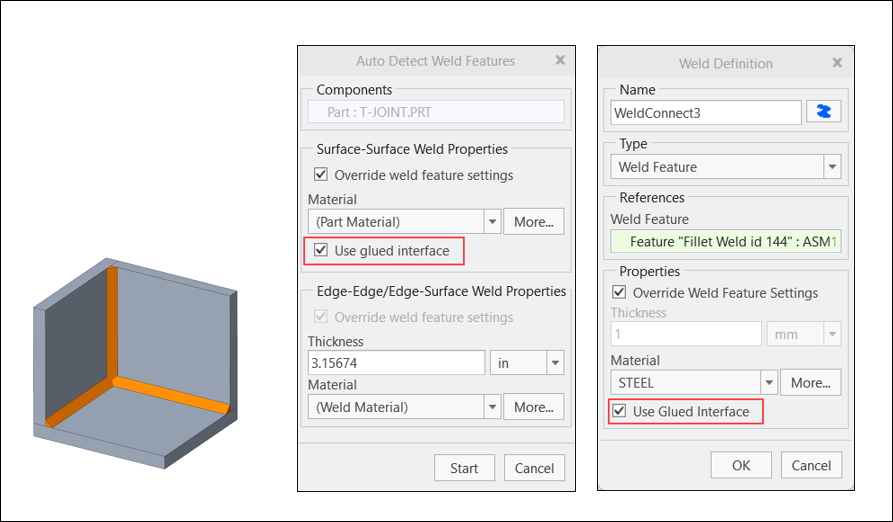

• > > > 를 클릭합니다. 용접 피쳐 자동 탐지(Auto Detect Weld Feature) 대화 상자가 열립니다. 접착 인터페이스 사용(Use Glued Interface) 확인란을 선택합니다.
• >
용접(Weld)을 클릭하여 용접 정의(Weld Definition) 대화 상자를 엽니다. 용접의 유형으로 용접 피쳐(Weld Feature)를 선택하고 모델에서 용접을 선택합니다. 접착 인터페이스 사용(Use Glued Interface) 확인란을 선택합니다.
용접(Weld)을 클릭하여 용접 정의(Weld Definition) 대화 상자를 엽니다. 용접의 유형으로 용접 피쳐(Weld Feature)를 선택하고 모델에서 용접을 선택합니다. 접착 인터페이스 사용(Use Glued Interface) 확인란을 선택합니다.
동영상
설명

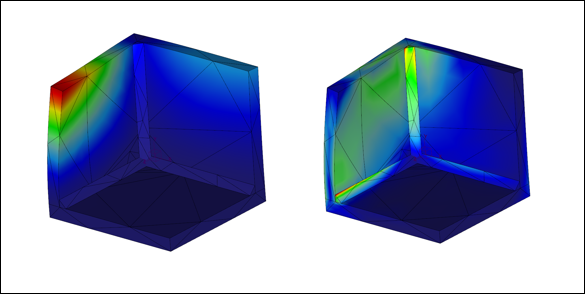

접착 용접 인터페이스는 솔리드 용접에 사용할 수 있는 새 접촉 유형입니다. 기본적으로 솔리드 용접에 대해 결합된 인터페이스가 자동으로 생성됩니다. 둘 이상의 솔리드 용접이 동일한 공간(볼륨이 겹치는 경우)을 차지할 때 메쉬에 실패하는 경우가 있습니다. 대신 접착 인터페이스를 사용하면 성공적으로 메쉬되고 중첩 솔리드 용접이 해결됩니다.
이점
이 개선된 기능의 이점은 다음과 같습니다.
• 사용하기 쉬움
• 메쉬 처리 실패 해결
• 정확한 결과 제공
추가 정보
팁: | 없음. |
제한 사항: | 이 기능에는 다음과 같은 제한 사항이 있습니다. • 구조 모드에서만 사용 가능합니다. • 강성 동작만 지원합니다(향후 유연한 동작 가능). • 선형 분석에만 사용 가능합니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음. |
