드레이핑 시뮬레이션 개선 사항
Creo Parametric 12.4.0.0
사용자 인터페이스 위치: 복합소재 환경에서
드레이핑 시뮬레이션(Draping Simulation)을 클릭합니다.
드레이핑 시뮬레이션(Draping Simulation)을 클릭합니다.설명
동적 드레이핑 매개 변수
이제 드레이프된 플라이 및 코어를 변경하면 드레이핑 매개 변수가 자동으로 업데이트됩니다.
• 드레이프된 플라이 또는 코어의 크기를 변경하면 시드 포인트(Seed point)의 위치와 단계 길이(Step length) 값이 자동으로 다시 계산됩니다.
• 드레이프된 플라이의 재료를 변경하거나 해당 재료의 구성 섬유 적층각을 편집하면 드레이핑 각도 오프셋(Draping angle offset) 값이 자동으로 다시 계산됩니다.

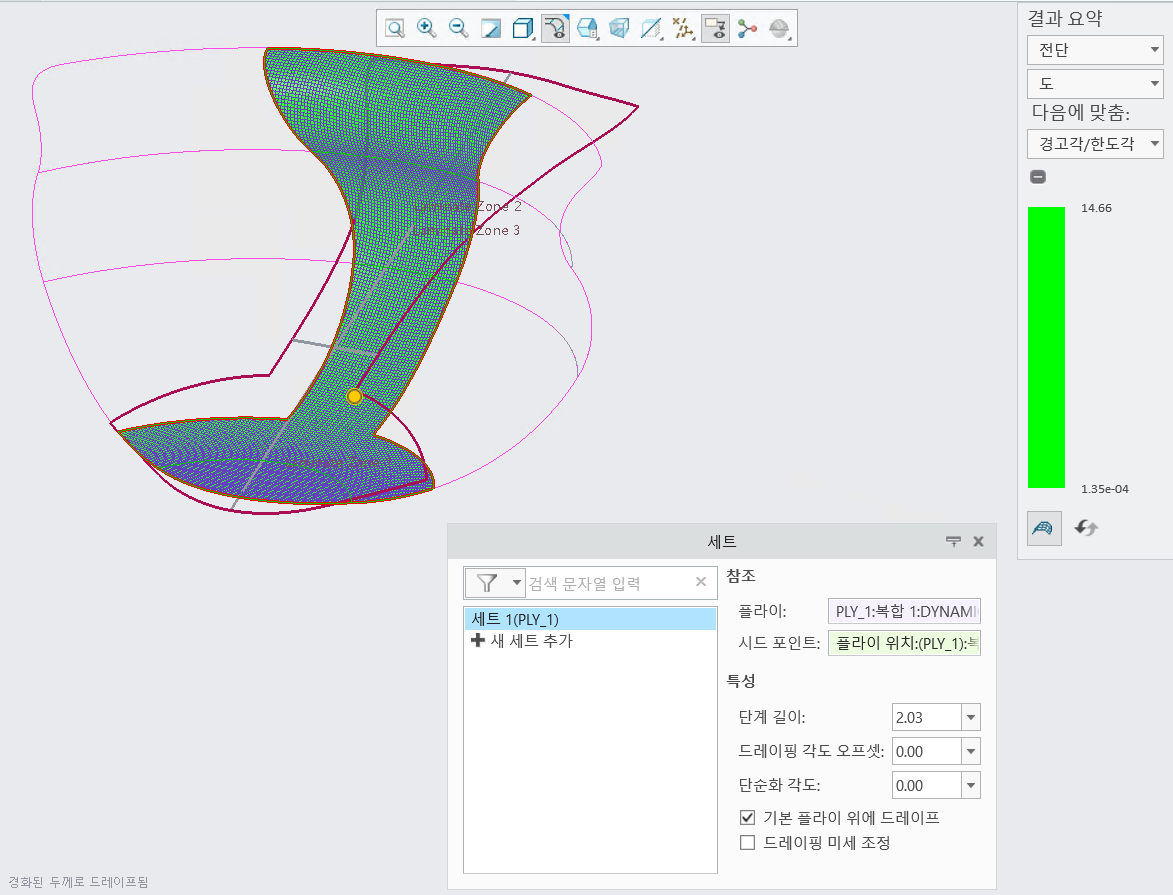

플라이 크기 및 플라이 재료를 업데이트하기 전의 드레이핑 매개 변수 값은 다음 이미지에 표시된 것과 같습니다.

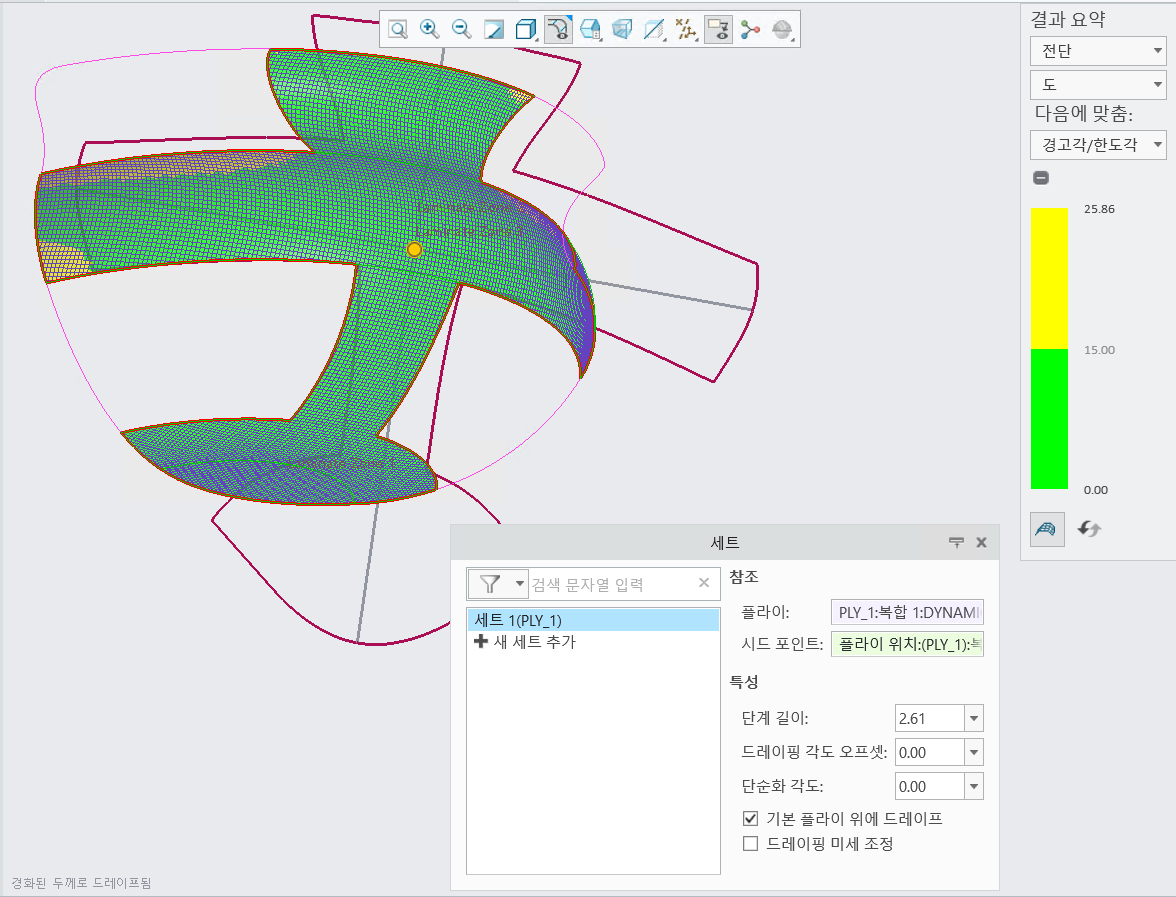

플라이 크기 및 플라이 재료를 업데이트하기 후의 드레이핑 매개 변수를 다시 계산한 값은 다음 이미지에 표시된 것과 같습니다.
시드 포인트의 위치를 수동으로 설정하거나 단계 길이 및 드레이핑 각도 오프셋에 사용자 정의 값을 사용하면 기본값으로 재설정할 때까지 값이 변경되지 않습니다.

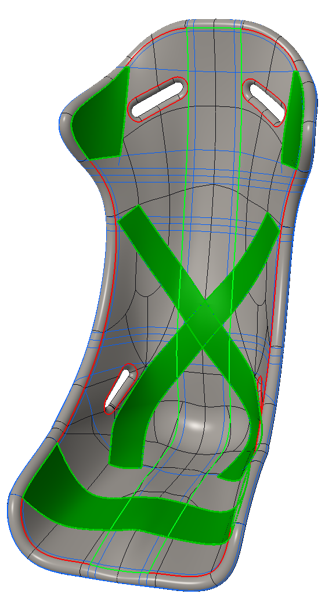

드레이핑 시뮬레이션 스마트 재생성
드레이핑 시뮬레이션 피쳐의 재생성 프로세스가 이제 기본 플라이 위에 드레이프(Drape over underlying plies) 옵션을 활용하도록 크게 최적화되었습니다.
플라이를 수정할 때 기본 플라이 위에 드레이프(Drape over underlying plies) 옵션이 선택된 상태로 드레이프된 플라이는 해당 플라이가 형상적으로 수정된 플라이 위에 있고 중첩되는 경우에만 드레이핑 시뮬레이션 피쳐에서 재생성됩니다.
이 스마트 재생성은 드레이핑 시뮬레이션에서 필요한 플라이만 재생성되어 불필요한 재생성을 방지합니다. 이를 통해 프로세스의 효율성이 높아지고 재생성 성능도 개선됩니다.

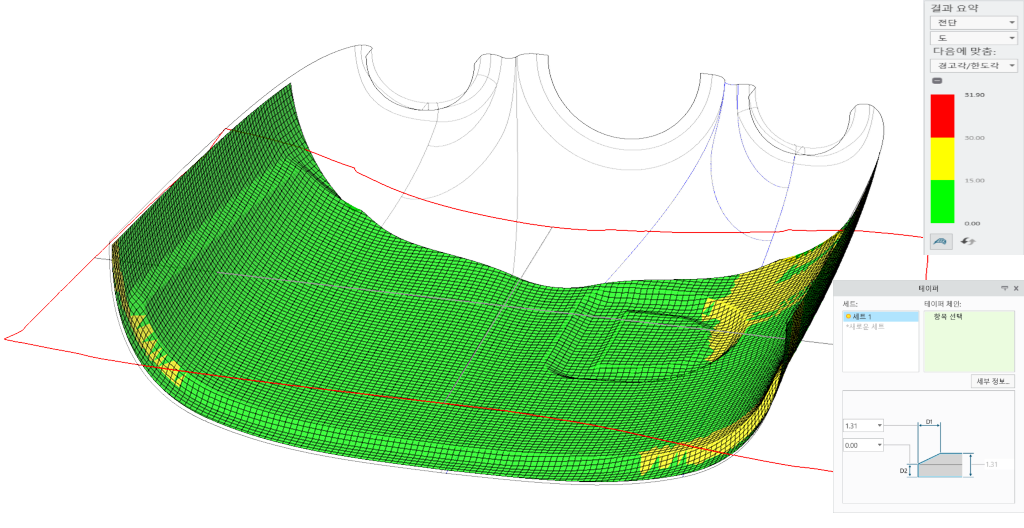

정확한 코어 테이퍼를 사용한 드레이핑 시뮬레이션
이제 코어 경계의 여러 테이퍼 세트를 포함하여 코어 플라이 피쳐의 테이퍼 정의를 이해할 수 있도록 드레이핑 시뮬레이션 피쳐가 개선되었습니다. 이 개선된 기능을 통해 하나 이상의 테이퍼가 있는 코어 위로 드레이핑하는 플라이에 대해 더 정확한 드레이핑 시뮬레이션 결과, 전단 결과 및 플랫 패턴이 도출됩니다.
이점
이러한 개선된 기능은 다음을 통해 생산성과 사용자 경험을 향상시킵니다.
• 새 시드 포인트 위치, 새 단계 길이 및 새 드레이핑 각도 오프셋을 자동으로 다시 계산하고 업데이트합니다.
• 드레이핑 시뮬레이션 피쳐에서 재생성을 줄입니다.
• 하나 이상의 테이퍼가 있는 코어 위로 드레이핑하는 플라이에 대해 더 나은 드레이핑 시뮬레이션 결과를 제공합니다.
추가 정보
팁: | 없음 |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
