격자 연결: 들로네 삼각 분할 지원
Creo Parametric 12.4.0.0
사용자 인터페이스 위치:
• 격자의 들로네 삼각 분할의 경우 > >
격자(Lattice) > >
> 을 클릭합니다.
격자(Lattice) > > > 을 클릭합니다.• 격자 연결의 경우 > >
격자 연결(Lattice Connect)을 클릭합니다.
격자 연결(Lattice Connect)을 클릭합니다.동영상
설명

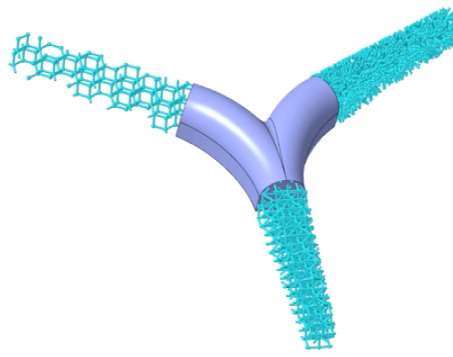

이제 격자 연결 피쳐에서 들로네 삼각 분할을 지원합니다.
• 격자 연결은 여러 격자를 하나의 일관된 격자 구조로 연결하고 결합하는 강력한 도구입니다.
• 이 릴리즈에서는 격자 연결 피쳐에 대한 입력으로 추가 격자 유형에 대한 지원을 계속 확장합니다.

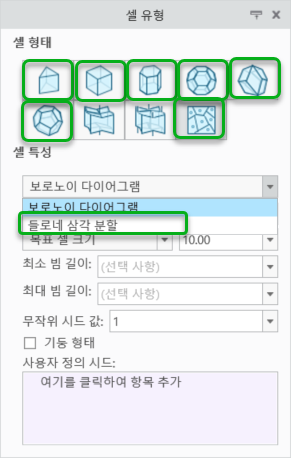

들로네 삼각 분할이 포함된 확률 격자를 다음에 연결할 수 있습니다.
◦ 삼각형, 정사각형, 6각형, 8각형, 마름모 십이면체 또는 늘린 십이면체 셀 유형이 있는 일반 격자
◦ 들로네 삼각 분할이 포함된 또 다른 확률 격자 또는 내부 볼륨이 포함된 보로노이 다이어그램
• 수학적으로 들로네 삼각 분할은 보로노이 다이어그램의 쌍대이며, 둘 다 서로 다른 격자 토폴로지(경량 및 강화)를 생성하는 방법을 제공합니다.
또한 격자 사이의 빈 공간(큰 간격)을 사용할 때 연결을 더 잘 해결할 수 있도록 알고리즘이 개선되었습니다.
이점
• 구조적 사용 사례를 위한 기능이 확장되었습니다.
• 복잡한 격자를 생성할 때 더 많은 유연성이 제공됩니다.
• Creo 워크플로와의 일관성을 제공합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
