PID 컨트롤러 연습 2 - 경계 조건 생성
1. 도메인(Domains)에서 PIPE_Body_1을 마우스 오른쪽 버튼으로 클릭하고
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.2. 다음 그림과 같이 pipe_cold_inlet에 해당하는 서피스를 선택합니다.

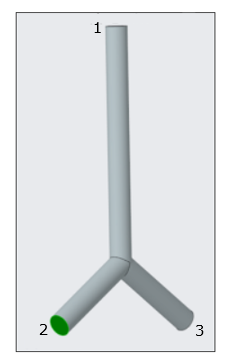

그림 2. 경계 서피스
1. pipe_outlet
2. pipe_cold_inlet
3. pipe_hot_inlet
3. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_0001이 생성됩니다.
4. 도메인(Domains)에서 PIPE_Body_1을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.5. 위의 그림과 같이 pipe_hot_inlet에 해당하는 서피스를 선택합니다.
6. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_0002이 생성됩니다.
7. 도메인(Domains)에서 PIPE_Body_1을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.8. 위의 그림과 같이 pipe_outlet에 해당하는 서피스를 선택합니다.
9. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_0003이 생성됩니다.
10. 다음 경계 조건을 마우스 오른쪽 버튼으로 클릭하고 이름을 바꿉니다.
◦ BC_0001을 pipe_cold_inlet으로
◦ BC_0002을 pipe_hot_inlet으로
◦ BC_0003을 pipe_outlet으로
