광대역 소음원 모델 시뮬레이션 연습 7 - 결과 분석
이 연습에서는 시뮬레이션 중 및 시뮬레이션 후 결과를 분석하는 방법을 설명합니다. CAD 서피스(유체 도메인 아님)를 숨기려면
표시(Show) 그룹에서
CAD 바디(CAD Bodies)와
Flow Analysis 바디(Flow Analysis Bodies) 간을 전환합니다.
범례(Legend) 드롭다운에서
선택 사항 없음(No Selection)을 선택하여 모든 변수 표시를 지웁니다. XY 도표를 보려면
XY 도표 패널(XYPlot Panel)을 클릭합니다.
| 1. 선택한 형상 엔티티를 표시하거나 숨기려면 보기 패널에서 표시(Show)를 클릭합니다. 2. 색상 구성표를 변경하려면 범례(Legend)에서 자세히(More)를 클릭하고 자주색(Blue Red)과 청자색(Blue Purple) 사이의 색상을 선택합니다. |
횡단면에서 압력 컨투어 보기
압력 컨투어 - 단면 보기 | 압력 컨투어 - 확대/축소 보기 |
1. Flow Analysis 트리의 결과(Result)에서 파생 서피스(Derived Surfaces)를 클릭합니다.
2. Section 01를 선택합니다.
3. 특성 패널의 보기(View) 탭에서 서피스(Surface)에 대해 옵션 값을 다음과 같이 설정합니다.
◦ 격자선(Grid) - 아니요(No)
◦ 아웃라인(Outline) - 아니요(No)
◦ 변수(Variable) - 압력:[흐름](Pressure:[Flow])
◦ 최소(Min) - 0 Pa
◦ 최대(Max) - 500 Pa
횡단면에서 음향 파워 컨투어 보기
음향 파워 컨투어 - 단면 보기 | 음향 파워 컨투어 - 확대/축소 보기 |
1. 포스트 프로세싱 그룹에서
단면 보기(Section View)를 클릭합니다. 새 엔티티
Section 02가 Flow Analysis 트리의
파생 서피스(Derived Surfaces)에 나타납니다.
2. Section 02를 선택합니다.
3. 특성 패널의 모델(Model) 탭에서 옵션에 대한 값을 아래에 나열된 대로 설정합니다.
◦ 유형(Type) - X 평면(Plane X)
◦ 임의 평면(Arbitrary Plane) - 0
4. 확인(OK)을 클릭하여 대화 상자를 닫습니다.
5. Section 02는 Flow Analysis 트리의 결과(Results)에서 파생 서피스(Derived Surfaces) 아래에 생성됩니다.
6. 특성 패널의 보기(View) 탭에서 서피스(Surface)에 대해 옵션 값을 다음과 같이 설정합니다.
◦ 격자선(Grid) - 아니요(No)
◦ 아웃라인(Outline) - 아니요(No)
◦ 변수(Variable) - 음향 파워:[음향](Acoustic Power:[Acoustic])
◦ 최소(Min) - 0 W/m3
◦ 최대(Max) - 1e-07 W/m3
도메인에서 유선 보기
유체 흐름의 경로 추적을 간소화합니다.
1. 유선을 생성하려면 Flow Analysis 리본의 포스트 프로세싱(Post-processing) 그룹에서 유선(Stream Lines)을 선택합니다.
2. 유입구 경계에서 유선을 방출하려면 outside_dir3_min의 값에서 Yes를 선택합니다.
3. Flow Analysis 트리의 > > > 에서 형상(Geometry)을 선택합니다.
4. 특성 패널의 모델(Model) 탭에서 옵션에 대한 값을 아래에 나열된 대로 설정합니다.
◦ 선 두께(Line Thickness) - 0.0004 m
◦ 애니메이션 시간 크기(Animation Time Size) - 0.05
5. 특성 패널의 보기(View) 탭에서 서피스(Surface)에 나열된 옵션에 대해 다음 값을 선택합니다.
◦ 변수(Variable) - 속도 크기: [흐름](Velocity Magnitude: [Flow])
◦ 최소(Min) - 0 m/s
◦ 최대(Max) - 10 m/s
6. 특성 패널의 유선에 대한 모델(Model) 탭에서 다음을 설정합니다.
◦ 입자 방출(Release Particle) - Yes
◦ 방향(Direction) - Forward
◦ 입자 수(Number of Particles) - 100

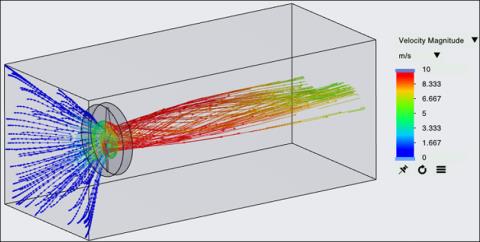

유선 - 속도 크기
