溶接: シーケンス
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: >
「溶接」(Welding) の順にクリックし、
「スポット溶接」(Spot Weld) 機能を選択して、
「シーケンスビュー」(Sequencing View) をクリックします。
「溶接」(Welding) の順にクリックし、 「スポット溶接」(Spot Weld) 機能を選択して、 「シーケンスビュー」(Sequencing View) をクリックします。ビデオ
説明

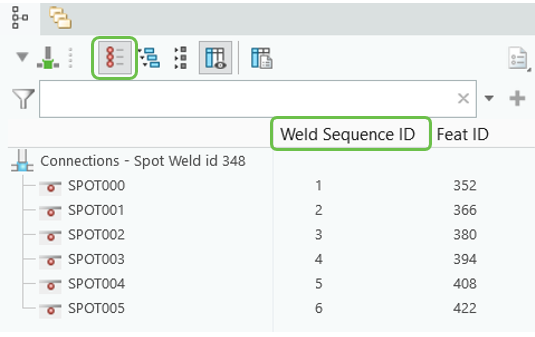

新しいシーケンスビューを使用して、スポット溶接の製造順序を制御できるようになりました。これは
「溶接およびジョイントツリー」(Weld and Joint Tree) のビューで、選択したフィーチャーの結合のみを表示します。
「溶接およびジョイントツリー」(Weld and Joint Tree) のビューで、選択したフィーチャーの結合のみを表示します。
「溶接シーケンス ID」(Weld Sequence ID) を変更するには、番号を入力するか、リスト内のスポット溶接を上下にドラッグアンドドロップします。複数のスポット溶接を一度に選択して移動できます。

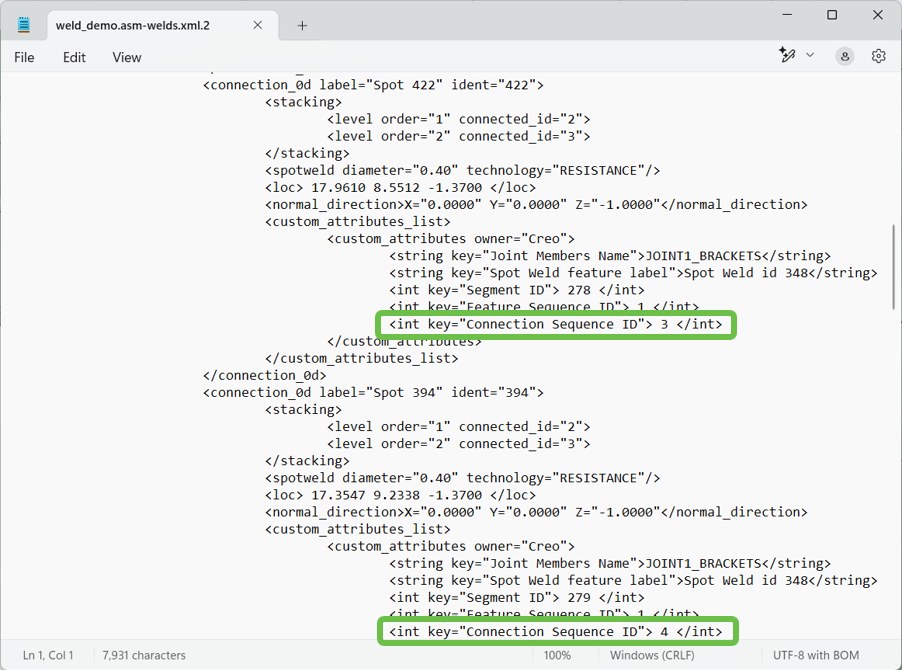

モデル情報を xMCF フォーマットでエクスポートすると、スポット溶接シーケンス情報がエクスポートされます。
次のいずれかのオプションを選択して、ファイル内の結合が製造されるシーケンスを定義するパラメータを指定できます。
• 「再生およびシーケンス ID」(Regeneration & sequence ID) - ファイル内の結合は、フィーチャーの再生順序とフィーチャー内のシーケンスに基づいて製造されます。
• 「フィーチャーおよびシーケンス ID」(Feature & sequence ID) - ファイル内の結合は、フィーチャーシーケンス ID の順序とフィーチャー内のシーケンスに基づいて製造されます。
利点
• Creo 内の溶接シーケンスを修正することでエラーを削減
• 使いやすいシーケンスビュー
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
