モデルツリーでのキルトラベルとキルトの表示制御の機能強化
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: モデルツリーおよびキルトを表示するその他のナビゲーションツリー。
ビデオ
説明
モデルツリーでのキルトラベルの表示とキルトの表示制御が機能強化され、ユーザビリティが向上しています。
以下のような新しい機能強化により、キルトとそのキルトを作成したフィーチャーの間のリンクが示されるようになりました。
• キルトラベルの機能強化
キルトラベルにはオーナーフィーチャー (キルトを作成したフィーチャー) の名前が括弧で囲まれて表示され、キルトとその元のフィーチャーの間の視覚的なリンクが明確に示されます。
• 表示制御
◦ 1 つのキルトを作成するフィーチャーの場合、「表示」(Show)、「非表示」(Hide)、「選択のみ表示」(Show Only)、および「選択したオブジェクトを除くすべてを表示」(Show All Except) は、キルトと関連フィーチャーの両方に影響します。
◦ キルトを非表示にするとフィーチャーも非表示になり、キルトを表示するとフィーチャーも表示されます。
◦ フィーチャーを非表示にするとキルトも非表示になり、フィーチャーを表示するとキルトも表示されます。

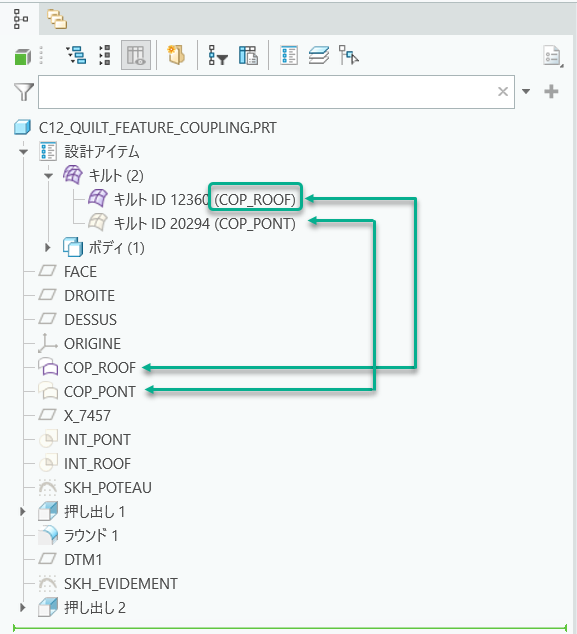

キルトラベルの更新により、次のイメージに示すように、フィーチャー名が表示されます。
これまでは、キルトを表示するには、フィーチャーの表示ステート、キルトの表示ステート、またはその両方が原因でキルトが非表示になっているかどうかを確認する必要がありました。
利点
キルトの表示を制御するユーザーエクスペリエンスが向上します。
追加情報
ヒント: | なし。 |
制限事項: | スイープブレンド、ヘリカルスイープ、境界ボリュームなどのフィーチャーは、追加のジオメトリオブジェクトを作成することがあるため、この動作の例外です。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
