統合された設計ツリーおよびキルト/ボディ発展ツリー
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: モデルツリーで、
>
の順にクリックすると、設計ツリーがモデルツリーの隣に表示されます。
> の順にクリックすると、設計ツリーがモデルツリーの隣に表示されます。説明
Creo Parametric では、キルト/ボディ発展ツリー (QBET) が設計ツリーに統合されました。この機能強化により、設計ツリービューとキルト/ボディ発展ツリービューの間を同じユーザーインタフェースから切り替えることができます。モデルツリーフィルタと列定義が両方のビューに適用されるようになり、一貫したワークフローが実現します。この統合によって、両方のビューで作業する場合に、追加のツリーユーザーインタフェースを管理する手間が軽減されます。
以下のイメージは、設計ツリーツールバー内の設計ツリーのアイコンと、キルト/ボディ発展ツリーのアイコンを示しています。
このほかにも次の点が強化されました。
• カスタムグループ
◦ カスタムグループのヘッダーノードが作成され、カスタムグループはこのヘッダーノードの下に配置されます。
◦ カスタムグループは、キルト/ボディ発展ツリーにも表示できます。
• ヘッダーノードの順序変更: ボディ、キルト、カスタムグループ、材料などのトップレベルノードの順序を変更できます。
• スナップショットの自動プレビュー: 設計ツリービューと QBET ビューの両方で「スナップショットを自動表示」(Auto Show Snapshot) オプションを使用できます。

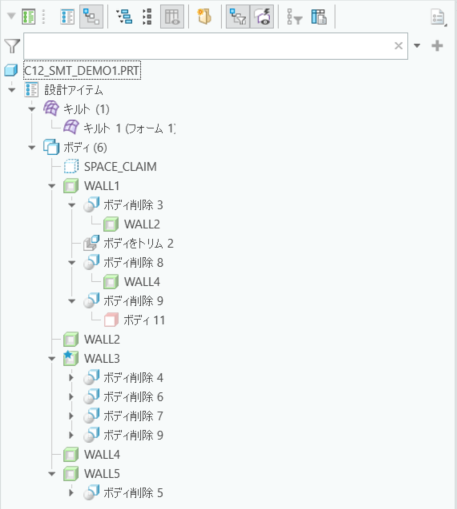

以下のイメージは、設計ツリーに統合されたキルト/ボディ発展ツリービューを示しています。
利点
設計アイテムを操作する際のユーザーインタフェース操作ワークフローが改善され、より効率的になります。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
