スケッチャーでの投影とオフセットの機能強化
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: > 、 > の順にクリックします。
ビデオ
説明
投影ツールとオフセットツールの機能強化は次のとおりです。
• 複合カーブの柔軟な使用:
◦ 複合カーブの個々のセグメントの選択。
◦ 複合カーブの個々のセグメントにおける以下の操作のサポート。
▪ カット、削除、直線移動、回転、トリム、ミラー、コピー/貼り付け、置換、テキスト、回転とサイズ変更、コーナートリム、面取り、およびフィレット。
▪ 分割、線、円弧などのツールでのジョイントへのスナップ。
▪ 複合カーブまたはその個々のセグメントの色付けの改善。
◦ 複合カーブのセグメント ID の安定化。
◦ チェーンのワークフローの置換と再定義の強化。参照先チェーンまたは参照先ループの置換または修正の後にジオメトリに残ったセグメントのジオメトリ ID は維持されます。
• 「投影」(Project) と「オフセット」(Offset) のワークフローの機能強化は次のとおりです。
◦ 複数選択ワークフローがデフォルトになりました。
◦ ツールを終了して、スケッチャー環境から離れるとき、または別のツールに切り替えるときに、プレビュージオメトリが維持されます。

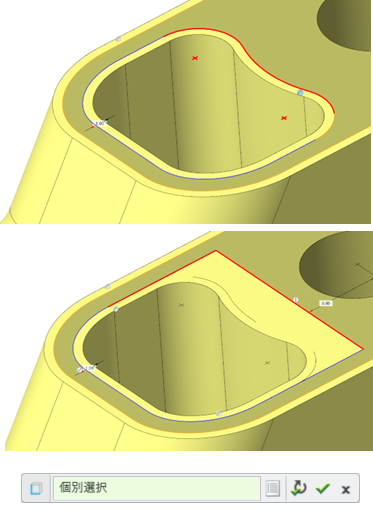

◦ 「カーブのチェーン選択」(Chain selection for curves) では、さまざまなチェーン選択方法を使用できます。
利点
ワークフローが強化され、ユーザビリティと生産性が向上します。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
