Creo Simulate - 接着接触インタフェース
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: このコマンドには次の 2 つの場所からアクセスできます。

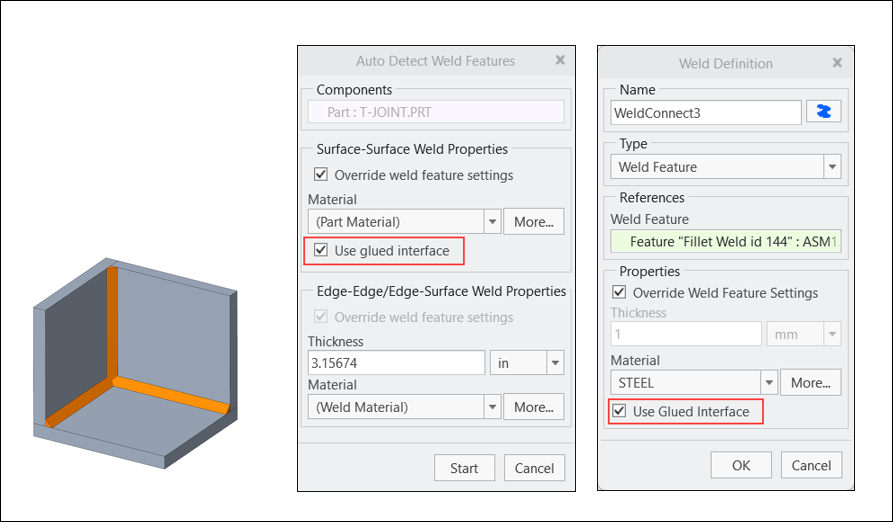

• > > > の順にクリックします。「溶接フィーチャーを自動検出」(Auto Detect Weld Features) ダイアログボックスが開きます。「接着インタフェースを使用」(Use Glued Interface) チェックボックスをオンにします。
• >
「溶接」(Weld) の順にクリックして「溶接定義」(Weld Definition) ダイアログボックスを開きます。溶接のタイプとして「溶接フィーチャー」(Weld Feature) を選択し、モデルから溶接を 1 つ選択します。「接着インタフェースを使用」(Use Glued Interface) チェックボックスをオンにします。
「溶接」(Weld) の順にクリックして「溶接定義」(Weld Definition) ダイアログボックスを開きます。溶接のタイプとして「溶接フィーチャー」(Weld Feature) を選択し、モデルから溶接を 1 つ選択します。「接着インタフェースを使用」(Use Glued Interface) チェックボックスをオンにします。
ビデオ
説明

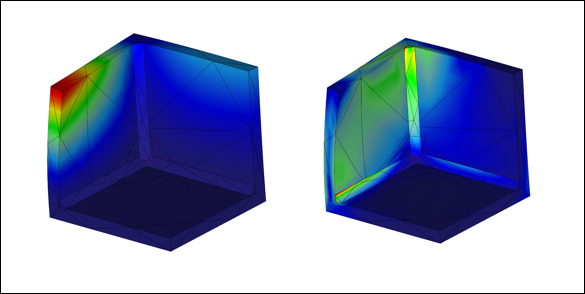

接着溶接インタフェースは、ソリッド溶接に対して使用できる新しい接触タイプです。デフォルトでは、ソリッド溶接に対して結合インタフェースが自動的に作成されます。2 つ以上のソリッド溶接が同じスペースを占める (重なり合うボリュームがある) 場合、メッシュ作成が失敗することがあります。代わりに接着インタフェースを使用すると、メッシュが正常に作成され、重なり合うソリッド溶接が解決されます。
利点
この機能強化では次のような利点が得られます。
• 使いやすさ
• メッシュ作成の失敗の解決
• 正確な結果の提供
追加情報
ヒント: | なし。 |
制限事項: | この機能には次の制限事項があります。 • 構造モードのみで使用できます。 • 剛体挙動のみがサポートされます (フレキシブルは今後)。 • 線形解析のみで使用できます。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
