アノテーション管理の強化
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所:

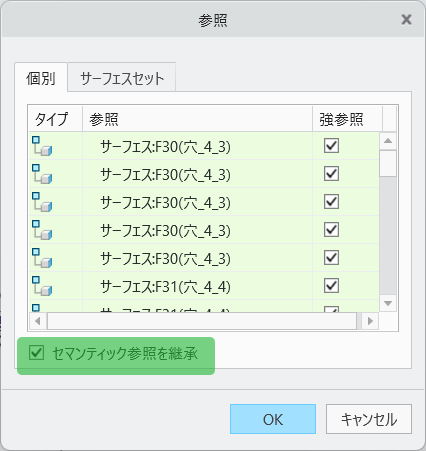

• スタンドアロンアノテーションのセマンティック参照ユーザーインタフェースとアノテーションフィーチャーのユーザーインタフェースで新しいチェックボックス「セマンティック参照を継承」(Inherit Semantic References) を使用できるようになりました。
• 子アノテーションのコンテキストメニュー
ビデオ
説明
この機能強化により、子アノテーションが、その他のアノテーションに関連付けられているものとして積み重ねられたり配置されたりするときに、親アノテーションからセマンティック参照を自動的に継承できるようになりました。
強化された主な機能には以下が含まれます。
• セマンティック参照の継承を、子アノテーションに適用する際に、参照のユーザーインタフェースまたはコンテキストメニューから管理します。
• 親参照に対する将来の更新は、リンクされている子アノテーションで反映されます。
• 継承を破断することなく、追加のセマンティック参照を子アノテーションに追加できます。
• 継承された参照を除去すると、残りの参照は維持されますが、継承リンクは除去されます。
これまでは、特にアノテーションを積み重ねるとき、またはシンボルをほかのアノテーションに関連付けたりするときに、子アノテーションの参照を手動で選択するのに時間がかかっていました。
セマンティック参照の継承は以下でサポートされています。

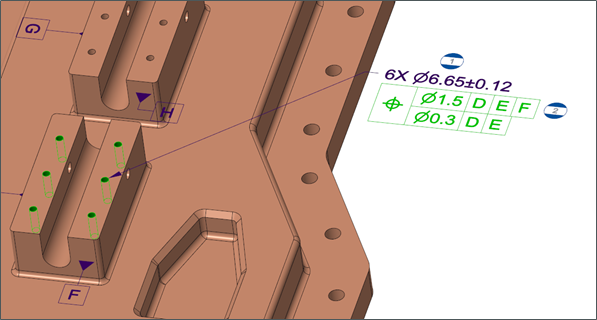

• 積重ねアノテーション。
• 関連付けられているもの、またはほかのアノテーションからオフセットされているものとして配置されたシンボルまたは表面仕上げシンボル。
• スタンドアロンのアノテーションタイプとアノテーションフィーチャーのアノテーションタイプ。
利点
セマンティック参照の収集にかかる時間が短縮され、生産性が向上します。
追加情報
ヒント: | • 新しいクエリー属性がサーチツールに追加され、破断した参照継承がある子アノテーションを識別できるようになりました。 • セマンティック参照の継承は子アノテーションのみで使用でき、親アノテーションでは使用できません。 • 既存の子アノテーションがあるレガシーモデルは、inherit_semantic_references ユーザーコマンドを使用して、その親アノテーションからセマンティック参照を継承するように更新できます。 |
制限事項: | |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
