GD&T Advisor の機能強化: 非接合のサーフェス領域を機能形体のコールアウトに反映
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: 該当なし
ビデオ
説明

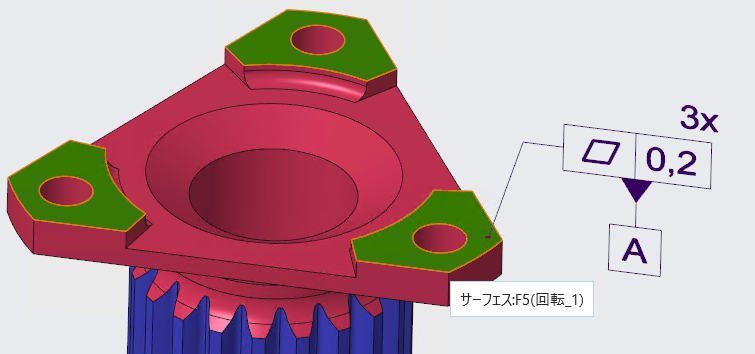

GD&T Advisor は、単一のサーフェスが複数の非接合のサーフェス領域を表していることを自動的に検出します。このサーフェスに対して作成された機能形体内のサーフェス領域数が報告されます。
詳細規格に従い、GD&T アノテーションは特定のフィーチャーに対応するサーフェスの実際の数を指定します。これは、Creo で単一のサーフェスとして表示される非接合のサーフェス領域にも適用されます。
利点
この機能強化により、反復するフィーチャー (非接合のサーフェス領域) が同じサーフェスに属する場合に、その数を手動で指定する必要がなくなります。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
