ドレーピングされたプライおよびコアに変更を加えると、ドレーピングのパラメータが自動的に更新されるようになりました。

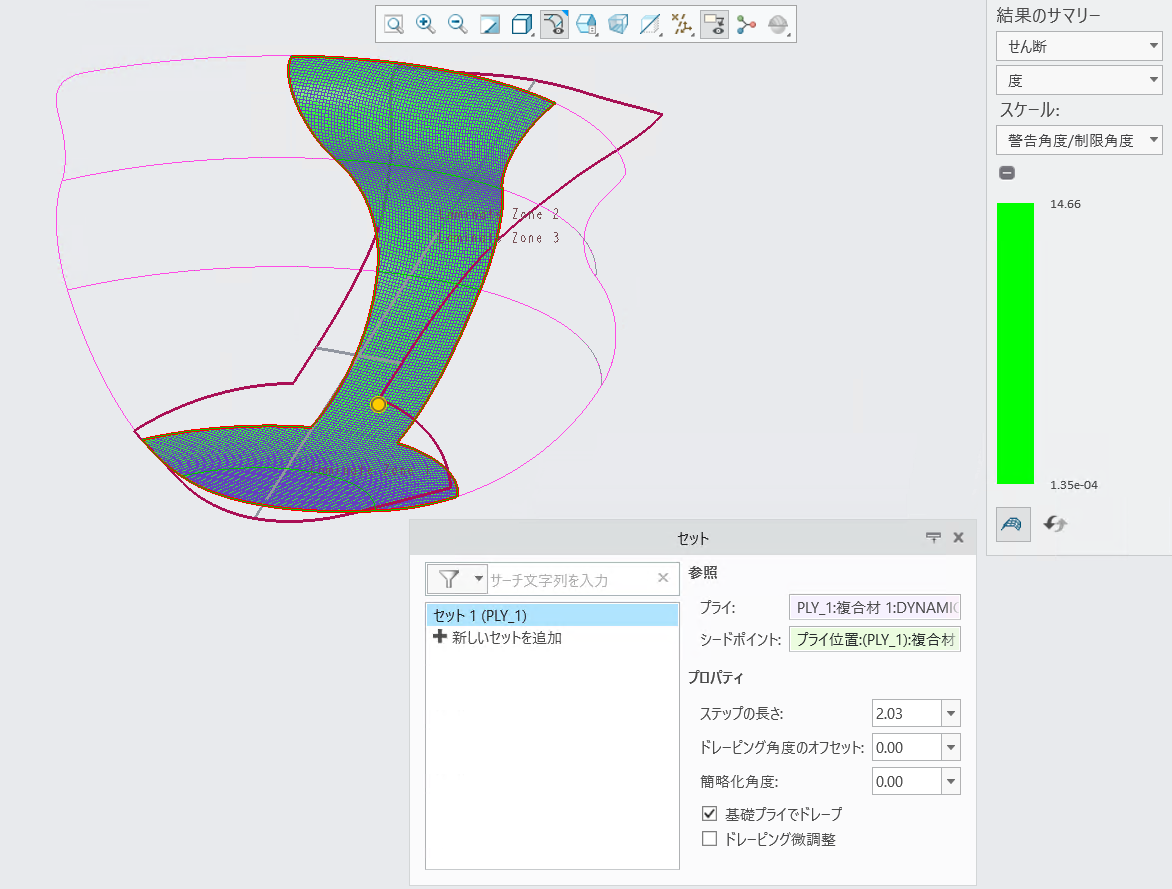

プライサイズとプライ材料を更新する前のドレーピングのパラメータの値を次のイメージに示します。

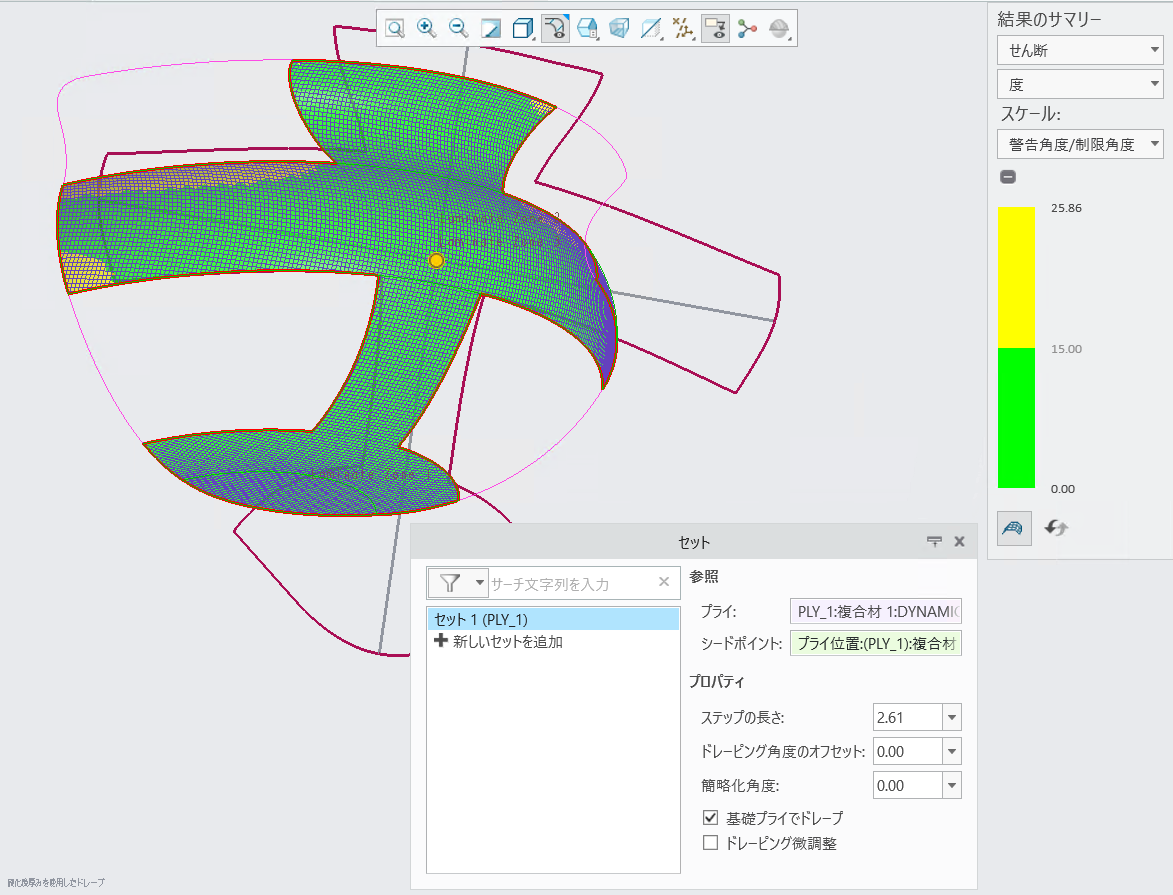

プライサイズとプライ材料を更新した後のドレーピングのパラメータの再計算値を次のイメージに示します。

シードポイントの位置を手動で設定した場合、またはステップの長さおよびドレーピング角度のオフセットにカスタム値を使用した場合、デフォルト値にリセットするまで値は変更されません。

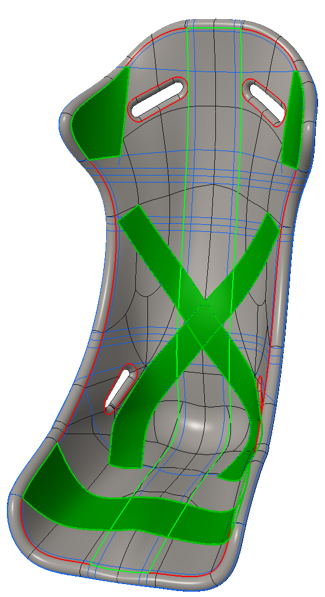

ドレーピングシミュレーションフィーチャーの再生プロセスが大幅に最適化され、「基礎プライでドレープ」(Drape over underlying plies) オプションを活用できるようになりました。

プライを修正する際、「基礎プライでドレープ」(Drape over underlying plies) オプションが選択された状態でドレーピングされるプライは、幾何学的に修正対象のプライの上にあり、それと重なり合っている場合にのみ、ドレーピングシミュレーションフィーチャーで再生されます。

このスマート再生により、必要なプライのみがドレーピングシミュレーションで再生され、不要な再生が防止されます。これにより、このプロセスが効率化され、再生のパフォーマンスが向上しています。

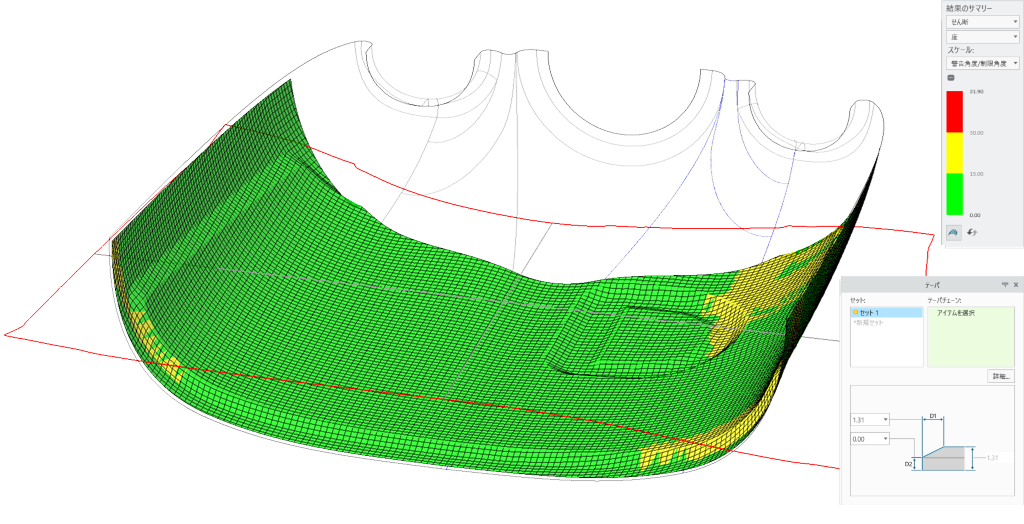

ドレーピングシミュレーションフィーチャーが強化され、コアプライフィーチャー (コア境界上の複数のテーパセットなど) のテーパ定義を理解できるようになりました。この強化により、1 つ以上のテーパを持つコアの上にドレープするプライのドレーピングシミュレーション結果、せん断結果、およびフラットパターンの精度が向上しています。

これらの機能強化により、以下のように生産性とユーザーエクスペリエンスが向上します。
