アセンブリでのサーフェス選択の改善
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所: 「サーフェスセット」(Surface Sets) ダイアログボックス。
説明
サーフェスセット定義時の複数部品にわたるサーフェス選択が改善されました。複数の部品を選択するための「部品」(Part) オプションが選択フィルタに含まれるようになりました。部品の選択は、「すべてのボディのサーフェス」(Surfaces of all bodies) 規則を使用して自動的に解釈されます。
サーフェスはモデルツリーおよびグラフィックウィンドウから選択できます。選択フィルタを明示的に「部品」(Part) に変更すると、複数の部品を選択するためのボックス選択が使用できるようになります。

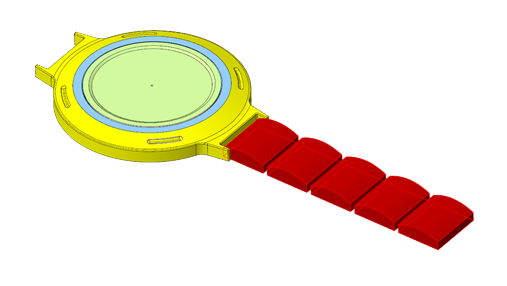

以下の図では、複数の部品が選択されています。
利点
アセンブリ環境での複数の部品のサーフェス選択が容易になりました。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
