Creo Ansys Simulation: グローバル結果
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所:

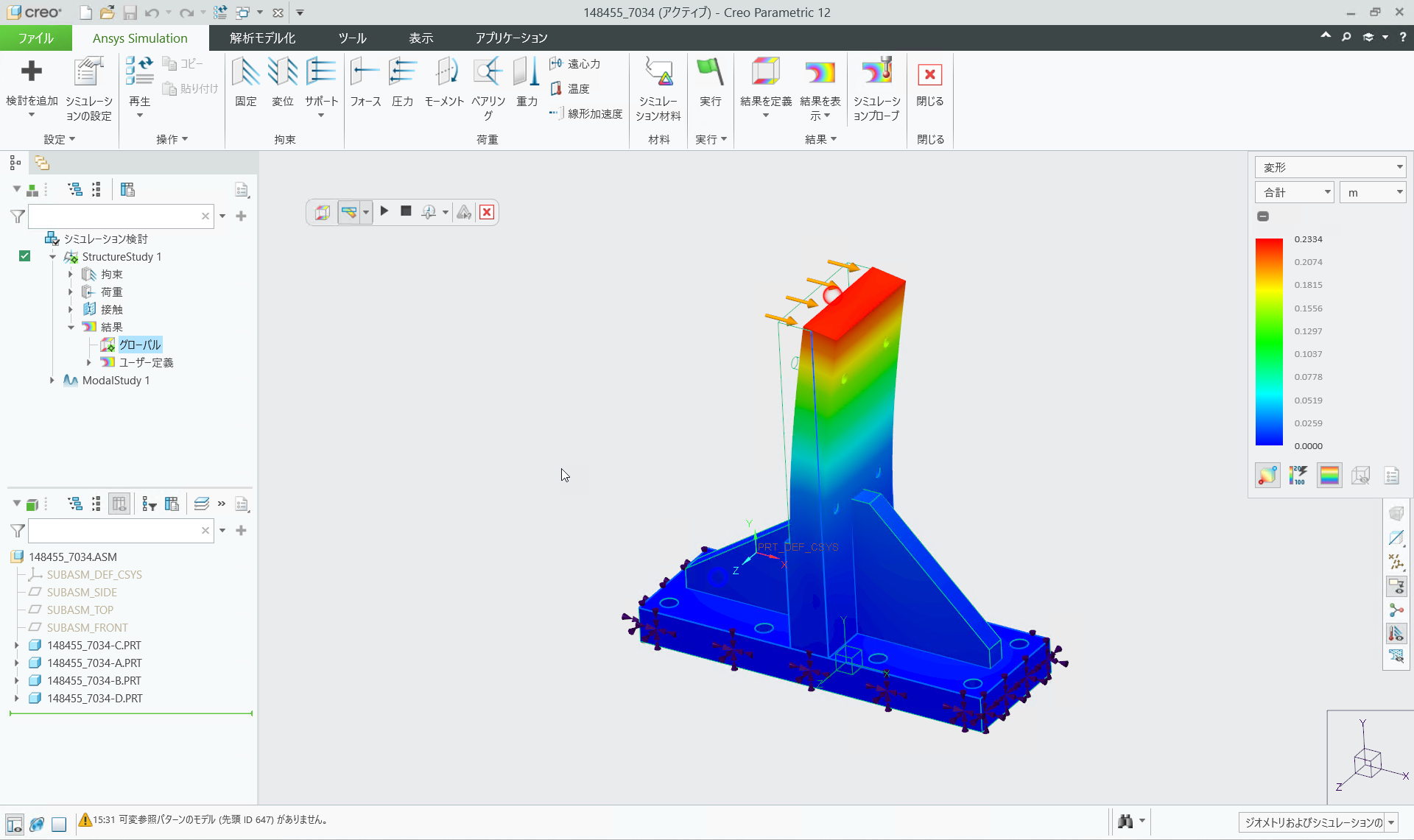

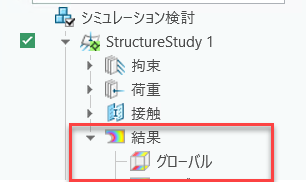

Creo Ansys Simulation ( > ) で作業している場合、グローバル結果はモデルツリーの「結果」(Results) ノードに表示されます。
ビデオ
説明

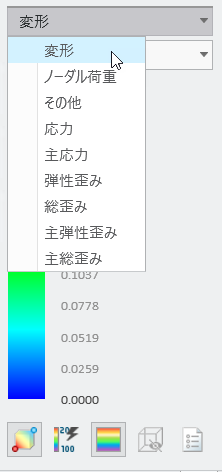

基本結果がモデルツリーから除去され、グローバル結果に置き換えられました。グローバル結果は、検討の実行時にモデルツリーに表示されます。グローバル結果の凡例は Creo Simulation Live と似ています。最も一般的なタイプの結果を利用でき、そのサブタイプとともに表示できます。
ユーザー定義の結果は、引き続きグローバル結果以外の結果でサポートされています。「すべての結果タイプに対して分析」(Solve for all result types) オプションは除去されました。固有値検討の結果の凡例にはすべてのモードが表示されます。グローバル結果は補助ウィンドウでも表示できます。以前のリリースの Creo で作成された結果は、アクティブ化する前に更新する必要があります。
利点
この機能強化では次のような利点が得られます。
• 使いやすく、迅速な結果を得られます。
• 結果の作成に費やされていた時間を節約できます。
• Creo Ansys Simulation と Creo Simulation Live の両方で、一貫性のある結果の凡例が得られます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | はい。基本結果は Creo Ansys Simulation で使用できなくなりました。グローバル結果には、以前は基本結果として使用可能であったすべての結果と、よく使用されるアドバンス結果の多くが含まれるようになりました。アドバンス結果はユーザー定義の結果に置き換えられています。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
