格子の接続: ドロネー三角パッチのサポート
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所:
• 格子内のドロネー三角パッチの場合は、 > >
「格子」(Lattice) > >
> の順にクリックします
「格子」(Lattice) > > > の順にクリックします• 格子の接続の場合は、 > >
「格子の接続」(Lattice Connect) の順にクリックします。
「格子の接続」(Lattice Connect) の順にクリックします。ビデオ
説明
格子接続フィーチャーでドロネー三角パッチがサポートされるようになりました。

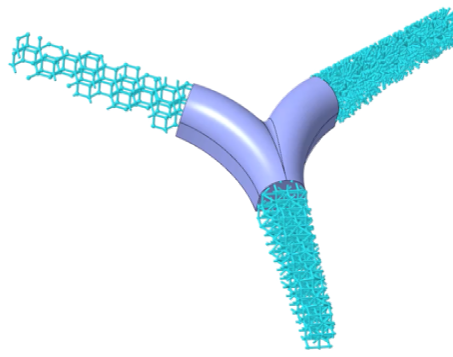

• 格子の接続は、複数の格子を接続し、組み合わせて一貫した格子構造にする強力なツールです。
• このリリースでは、引き続き、格子接続フィーチャーへの入力として追加の格子タイプを使用できるようにサポートが拡張されています。
ドロネー三角パッチが使用されている確率格子は以下に接続できます。

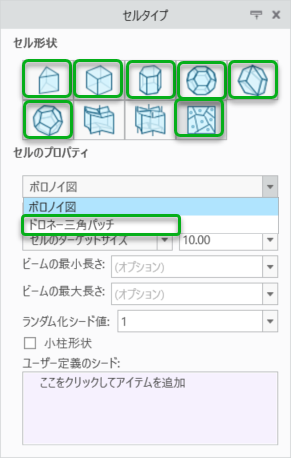

◦ セルタイプが「三角形」(Triangular)、「正方形」(Square)、「六角形」(Hexagonal)、「八角形」(Octagonal)、「ひし形十二面体」(Rhombic Dodecahedron)、または「長ひし形十二面体」(Elongated Dodecahedron) の通常の格子
◦ 内部ボリュームがあるドロネー三角パッチまたはボロノイ図が使用されている別の確率格子
• 数学的には、ドロネー三角パッチはボロノイ図の双対であり、どちらも複数の異なる格子トポロジー (軽量で強力) を生成する手段を提供します。
さらに、アルゴリズムが改善され、格子間に空のスペース (大きいギャップ) がある場合に、より効果的に接続を解決できるようになりました。
利点
• 構造ユースケースのための機能の拡張
• 複雑な格子の作成における柔軟性の向上
• Creo のワークフローとの一貫性
