軸を基準とするパターン

軸を基準とするパターン

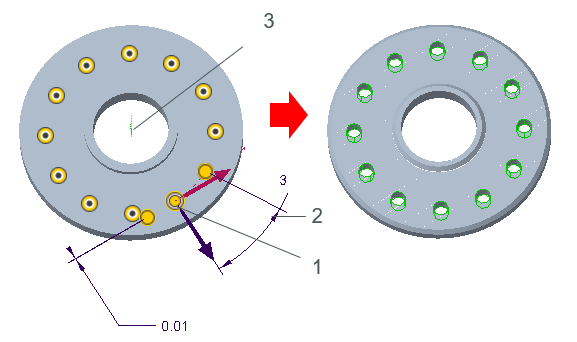

1. 複製するフィーチャー (パターンリーダー)

2. メンバー間の角度

3. パターン作成の基準となる軸

1. パターン化するフィーチャーを選択します。

2. 「モデル」(Model) タブの

「パターン」(Pattern) をクリックして「パターン」(Pattern) タブを開きます。

3. 「タイプ」(Type) リストで「軸」(Axis) を選択します。

4. 「軸」(Axis) をクリックし、グラフィックウィンドウでレプリケーションするフィーチャーの基準となる軸を選択します。

5. 「第 1 方向のメンバー」(1st direction members) ボックスに、作成するインスタンスの数を入力します。

6. 「メンバー間の角度」(Angle between members) ボックスに、パターンメンバー間の角度の値を入力します。

をクリックします。
