工具ダイアログ設定ファイル
「列設定ビルダ」(Column Setup Builder) ダイアログボックスでは、「工具設定」(Tools Setup) ダイアログボックスの上枠に表示される工具パラメータの列をカスタマイズできます。「列設定ビルダ」(Column Setup Builder) ダイアログボックスを使用して、工具パラメータの列を追加したり除去したりすることができます。
別の製造セッションでも同じ工具パラメータの列を使用する場合には、Creo NC の「列設定ビルダ」(Column Setup Builder) ダイアログボックスで行ったカスタム設定を保存できます。これには、コンフィギュレーションオプション mfg_setup_dir を使用して、工具パラメータの列情報を保存するファイルまたはディレクトリへのパスを指定する必要があります。
コンフィギュレーションオプション mfg_setup_dir を指定する場合、Creo NC はコンフィギュレーションオプション mfg_setup_dir を使用して指定したディレクトリに mfg_session_setup.xml ファイルを保存します。コンフィギュレーションオプション mfg_setup_dir を指定しない場合、Creo NC はユーザーのワーキングディレクトリに mfg_session_setup.xml ファイルを作成します。
mfg_session_setup.xmlファイルには、「工具設定」(Tools Setup) ダイアログボックスで現在使用されている工具パラメータの列がリストされています。「列設定ビルダ」(Column Setup Builder) ダイアログボックスで後から行った変更を工具ダイアログ設定ファイルに保存するには、「列設定ビルダ」(Column Setup Builder) ダイアログボックスで
をクリックする必要があります。
をクリックする必要があります。 | 現在のワーキングディレクトリまたはコンフィギュレーションオプション mfg_setup_dir で指定した場所に tool_dialog_setup_file.xml がすでに存在する場合、Creo NC はこのファイルを工具ダイアログ設定ファイルとして読み取り、使用します。工具ダイアログ設定を保存すると、すべての情報が mfg_session_setup.xml ファイルに保存されます。それ以降の変更は mfg_session_setup.xml ファイルにのみ保存され、tool_dialog_setup_file.xml ファイルは無視されます。 tool_dialog_setup_file.xml ファイルが存在しない場合、工具ダイアログ設定を保存すると、すべての情報が mfg_session_setup.xml ファイルに保存されます。 |

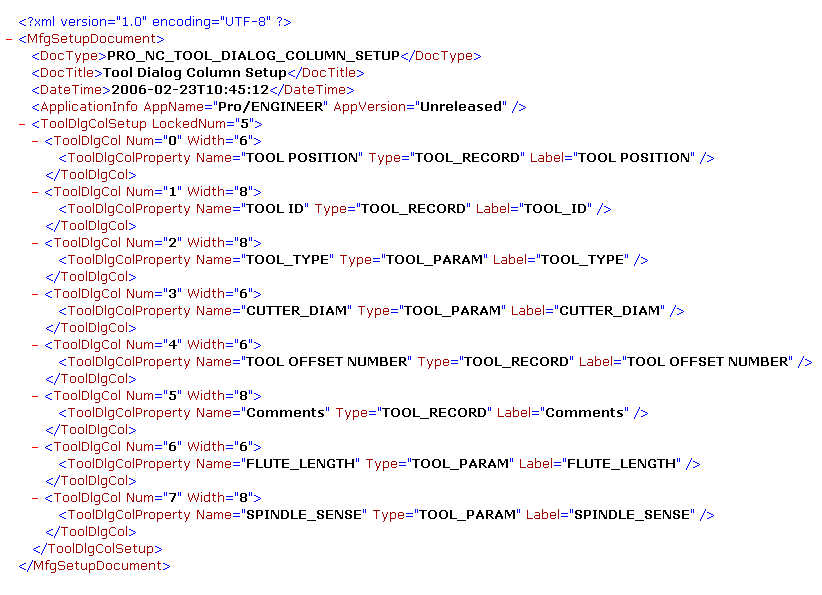

工具パラメータの列をリストしている mfg_session_setup.xml ファイルの例を次に示します。
