アセンブリ構成部品をコネクタとして使用する前に、そのアセンブリ構成部品をコネクタとして指定する必要があります。そうすれば、ケーブルを開始および終了するためのピンおよび入力ポート情報を構成部品で伝えられるようになります。

ダイヤグラム作成モジュールのファイルから論理参照を使用する場合は、model_name ダイヤグラムコネクタパラメータを使用して、特定の構成部品をコネクタとして自動的に指定できます。部品を指定した後、ワイヤまたはケーブルを部品にルーティングできます。

構成部品は、コネクタとして自動指定するか手動で指定することができます。コネクタを指定するか修正して、コネクタの指定を変更できます。コネクタの指定を解除することもできます。コネクタを指定しない場合は、すべてのコネクタデータからそのコネクタを除去する必要があります。

ケーブリングアセンブリにダイヤグラムファイルまたは XML ファイルへの論理参照がある場合は、自動的にアセンブリ内の構成部品をコネクタとして指定できます。構成部品をコネクタとして自動指定できるのは、ダイヤグラムファイルまたは XML ファイル内の対応するコネクタに、<model_name nnn> パラメータが関連付けられている場合だけです。このパラメータの nnn は、コネクタとして指定する、ケーブリングアセンブリ内にある 3D 部品のモデル名を表します。

XML ファイルでは、アセンブリはグループポート構造ではなくグループブロックポート構造を持つことができます。グループブロックポート構造では、ポートを持つ親コネクタ内にポートを持つサブコネクタがあります。

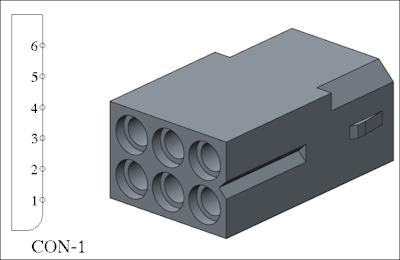

グループポート構造のアセンブリを次の図に示します。

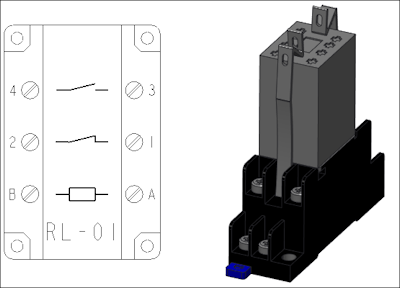

サブコネクタ L1 および L2 と親コネクタ L3 から成るグループブロックポート構造を持つアセンブリを次の図に示します。

L1 には P1 および P2 という名前の 2 つのポートがあります。L2 には P3 および P4 という名前の 2 つのポートがあります。L3 には P5 および P6 という名前の 2 つのポートがあります。

サブコネクタのポートまたはピンを親コネクタに再割り当てしてサブコネクタを除去するには、「サブコネクタを折りたたみ」(Collapse Sub-Connectors) オプションを使用します。
