端子の BOM の数量計算
在庫とレポートを正確にするために、端子の部品表 (BOM) の数量が計算されます。計算ロジックは、二重カウントを防ぎ、複雑なアセンブリ階層全体に端子の実際の使用を反映するように設計されています。
各端子の BOM の数量は、以下によって決定されます。
• アセンブリ内のコネクタの端子のオカレンスを合計する。
• 同じケーブリングデータオブジェクトを参照し、アセンブリ階層の下位レベルに存在する同一端子の BOM の数量を差し引く。
これにより、一意のインスタンスのみがカウントされ、サブアセンブリ内の重複する参照による BOM の余分な増加が回避されます。
ユースケース

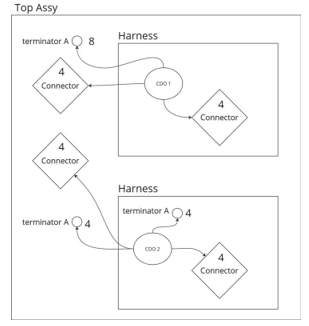

トップレベルアセンブリ
• シナリオ - トップアセンブリに複数のハーネスとコネクタが含まれており、それぞれに端子があります。
• 計算 - 端子の BOM は、それがコネクタに表示される回数の合計から、同じケーブリングデータオブジェクトを参照する下位レベルのハーネスの同一端子を差し引いた数です。
• 例:
アセンブリレベル | コネクタのオカレンス | BOM の数量 |
|---|---|---|
トップアセンブリ | 16 | 16 |
ハーネス 1 | 0 | 0 |
ハーネス 2 | 4 | 4 |

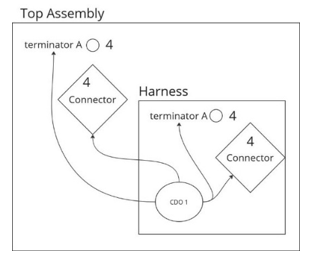

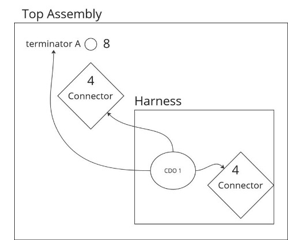

フィーチャー情報 BOM の計算
• シナリオ - 特定の端子の BOM を計算します。
• 計算 - フィーチャー情報 BOM は、コネクタのオカレンスの合計から、下位レベルで同じケーブリングデータオブジェクトを参照している同一端子を差し引いた数です。
• 例:
場所 | フィーチャー情報 BOM |
|---|---|
トップアセンブリの端子 A | 4 |
ハーネス 1 の端子 A | 4 |
トップレベルアセンブリ BOM | 8 |
ハーネス BOM | 4 |
BOM の上から下への計算
• シナリオ - 下位レベルで同じケーブルデータオブジェクトを参照している同一端子はありません。
• 計算 - BOM の数量はトップアセンブリから下位レベルに計算され、一意のインスタンスはそれぞれ 1 回だけカウントされます。

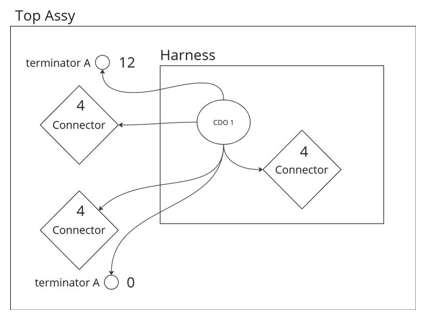

同じレベルの複数の同一端子
• シナリオ - 複数の同一端子が同じアセンブリレベルの同じケーブリングデータオブジェクトを参照しています。
• 計算 - 1 つ目のインスタンスだけが BOM にカウントされます。同じレベルの後続の同一端子は BOM の数量がゼロであることを示します。
• 例:
アセンブリレベル | コネクタのオカレンス | BOM の数量 |
|---|---|---|
トップアセンブリ | 12 | 12 |
ハーネス | 4 | 0 |
2 つ目のインスタンス | 0 | 0 |
BOM の数量がゼロになるシナリオ
• 端子がケーブリングデータオブジェクトと同じ階層のサブアセンブリまたはサブハーネスに配置されているが、同じアセンブリには配置されていない場合、BOM の数量はゼロになります。
• 端子がハーネスアセンブリ内のケーブリングデータオブジェクトを参照し、コネクタが上位レベルアセンブリの外部にある場合、BOM の数量はゼロになります。
混合モードでの BOM のエクスポート
• シナリオ - 混合モードで BOM をエクスポートします。
• 動作 - 端子フィーチャーは下部のアイテムリストに表示されません。これは予想どおりです。
