Superfici di blend limite: migliorate per evitare flessi
Creo Parametric 12.4.0.0
Posizione nell'interfaccia utente: fate clic su >
Blend limite (Boundary Blend).
Blend limite (Boundary Blend).Descrizione
Le superfici di blend limite sono state migliorate per evitare flessi.
Nelle versioni precedenti, se le superfici di blend limite avevano due catene di riferimenti, con una connessione Libera (Free) (posizione) e una vincolata con una condizione Tangente (Tangent), Curvatura (Curvature) o Normale (Normal) al limite, è possibile che vi fosse un flesso al limite Libera (Free). Per ottenere la forma desiderata, la superficie doveva essere regolata manualmente per rimuovere il flesso.
Creo 11:
Le superfici di blend limite sono state migliorate in modo che la superficie risultante non presenti un flesso. La forma della superficie è quella prevista, senza necessità di ulteriori regolazioni.

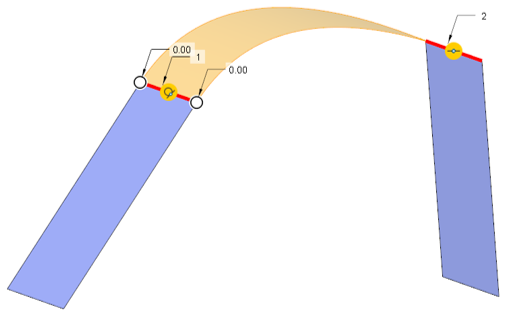

Creo 12:
Vantaggi
• Miglioramento della qualità delle superfici di blend limite
• La superficie si comporta in modo prevedibile e desiderabile
• Nessun flesso sul lato libero quando le superfici di blend limite sono vincolate da un lato
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
