Creo Simulate - Interfaccia di contatto di elementi incollati
Creo Parametric 12.4.0.0
Posizione nell'interfaccia utente: è possibile accedere a questo comando dalle due posizioni seguenti:

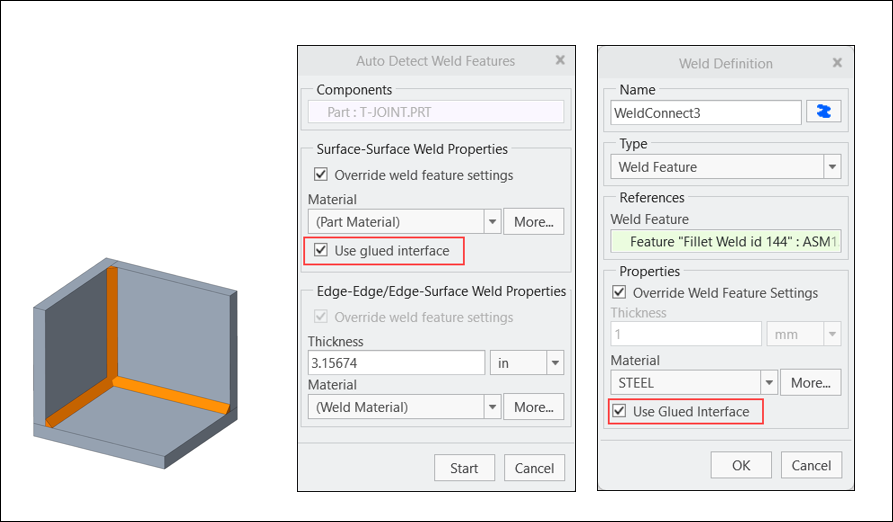

• Fate clic su > > > . Viene visualizzata la finestra di dialogo Auto Detect Weld Feature. Selezionate la casella di controllo Use Glued Interface.
• Fate clic su >
Saldatura (Weld) per aprire la finestra di dialogo Definizione saldatura (Weld Definition). Selezionate Feature saldatura (Weld Feature) come tipo di saldatura e selezionate una saldatura dal modello. Selezionate la casella di controllo Use Glued Interface.
Saldatura (Weld) per aprire la finestra di dialogo Definizione saldatura (Weld Definition). Selezionate Feature saldatura (Weld Feature) come tipo di saldatura e selezionate una saldatura dal modello. Selezionate la casella di controllo Use Glued Interface.
Video
Descrizione

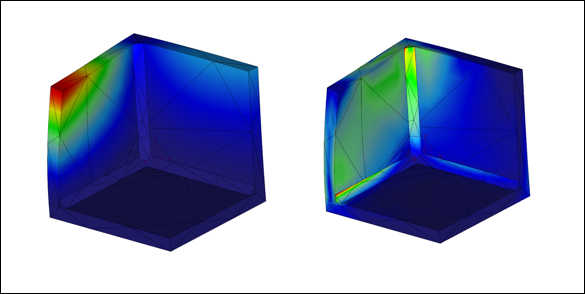

L'interfaccia di saldatura di elementi incollati è un nuovo tipo di contatto disponibile per le saldature solide. Per default, per le saldature solide viene creata automaticamente un'interfaccia di elementi legati. Quando due o più saldature solide occupano lo stesso spazio (con volumi sovrapposti), talvolta la creazione della mesh ha esito negativo. Se invece viene utilizzata un'interfaccia di elementi incollati, la mesh viene creata correttamente e risolve le saldature solide sovrapposte.
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• È intuitivo
• Risolve gli errori durante la creazione di mesh
• Fornisce risultati accurati
Informazioni aggiuntive
Suggerimenti: | Nessuna. |
Limitazioni: | Questa funzionalità presenta le limitazioni seguenti: • È disponibile soltanto in modalità struttura. • Supporta soltanto il comportamento rigido (comportamento flessibile disponibile in futuro). • È disponibile soltanto per le analisi lineari. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
