Supportare la propagazione delle destinazioni di Riferimento con feature di condivisione dei dati
Creo Parametric 12.4.0.0
Posizione nell'interfaccia utente: N/A
Descrizione

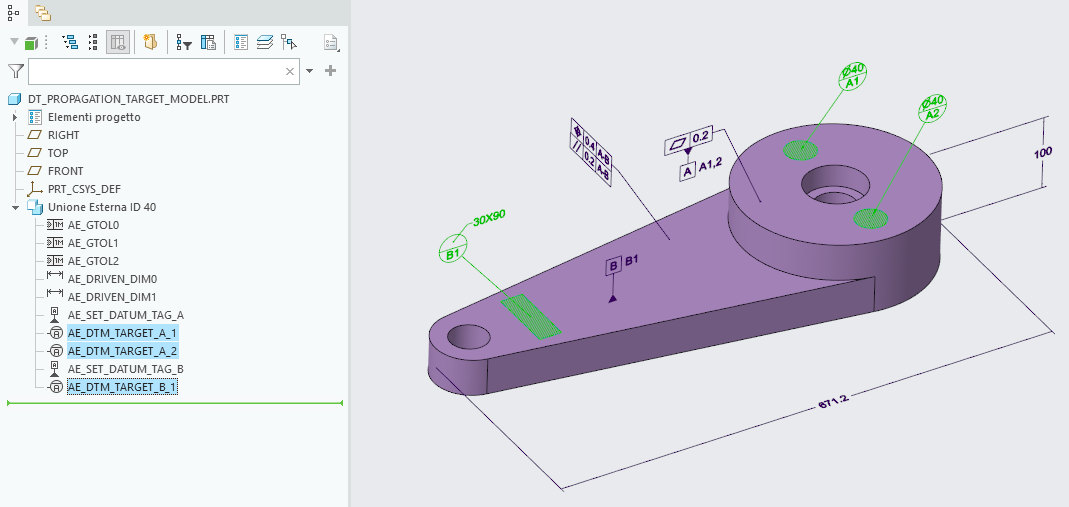

Le annotazioni di destinazione di Riferimento possono ora essere propagate con feature di condivisione dei dati, come unione e copia geometria.
In precedenza non era possibile propagare le annotazioni di destinazione di Riferimento con le feature di condivisione dei dati ed era necessario ricrearle nel modello di destinazione.
Vantaggi
I dati semantici della progettazione basata su modelli possono essere condivisi facilmente tramite feature di condivisione dei dati, mantenendo la finalità di progettazione originale.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | • Attualmente, la propagazione delle annotazioni è supportata soltanto per le annotazioni di proprietà di feature annotazione. Per poterle propagare, le destinazioni di Riferimento devono essere create come feature annotazione di destinazioni di Riferimento. • I modelli esistenti con feature di condivisione dei dati possono già includere destinazioni di Riferimento create manualmente. Per attivare la nuova funzionalità e propagare queste destinazioni di Riferimento, attenetevi alla procedura descritta di seguito. ◦ Applicate il comando utente allow_dtae_propagation al modello. ◦ Rigenerate la feature di condivisione dei dati esistente. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
