Miglioramenti apportati a Solidifica strati
Creo Parametric 12.4.0.0
Posizione nell'interfaccia utente: nell'ambiente composito fate clic su
Solidifica strati (Solidify Plies).
Solidifica strati (Solidify Plies).
Video
Descrizione
Solidificazione e prestazioni IML
Nell'ambiente composito, solidificazione e IML sono stati notevolmente migliorati e offrono affidabilità, prestazioni e qualità superiori.
Sono state ottimizzate le prestazioni della solidificazione delle stratificazioni composite complesse. La geometria degli strati al di sopra e al di sotto dei core e la creazione della geometria conica dei core sono notevolmente migliorate.
Solidificazione con geometria di drop-off e gestione di raggi piccoli

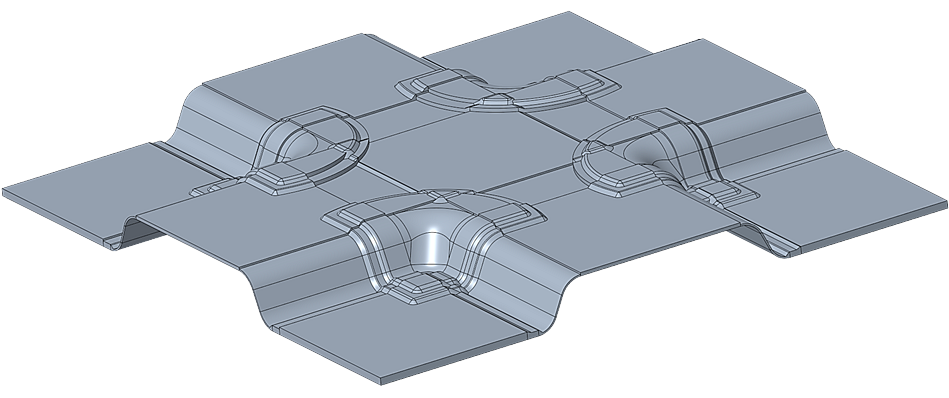

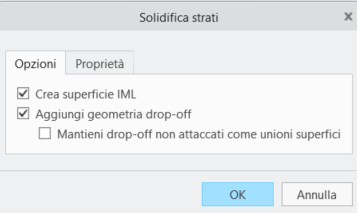

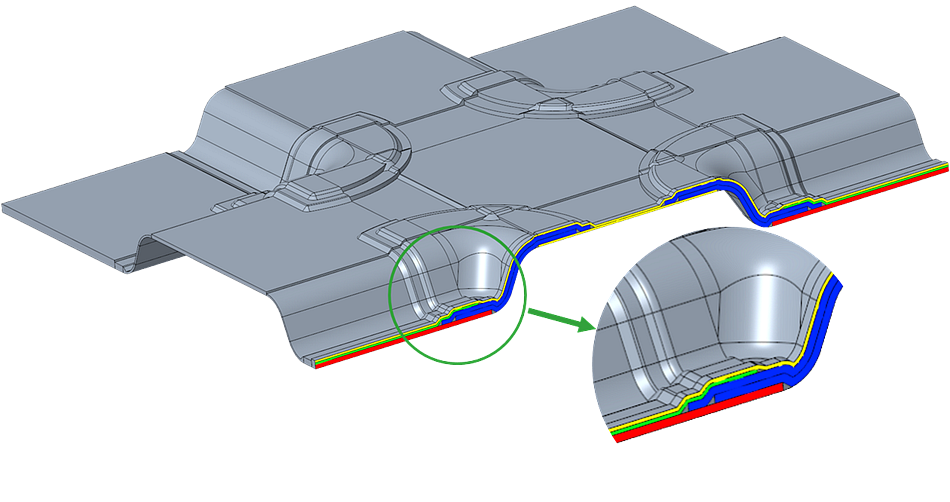

Quando utilizzate la solidificazione composita e IML, è ora possibile includere la geometria di drop-off dello strato che rende il solido risultante una rappresentazione più accurata del progetto del laminato.

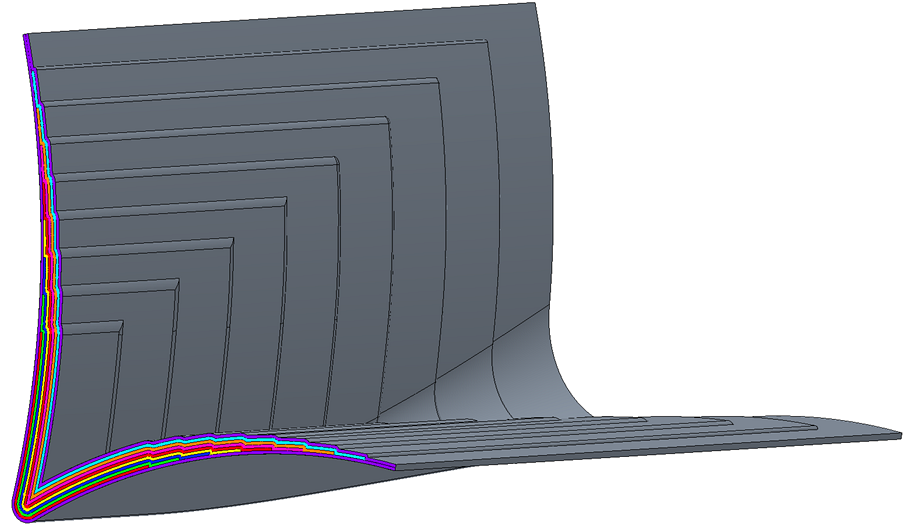

Inoltre, il processo di solidificazione è stato migliorato per consentire la gestione nella superficie di stratificazione dei raggi locali inferiori allo spessore della pila di strati locale. Questi raggi piccoli vengono compressi in angoli vivi. Questo miglioramento si applica sia ai raggi costanti che ai raggi variabili, creando angoli vivi parziali che passano automaticamente all'offset dello spessore locale corretto.
Vantaggi
Questi miglioramenti ottimizzano la produttività e l'esperienza degli utenti con i vantaggi seguenti:
• Feature di solidificazione più affidabile, di qualità superiore e con prestazioni migliori.
• Rappresentazione più accurata del progetto del laminato per l'utilizzo a valle.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
