Miglioramenti apportati a Simulazione drappeggio
Creo Parametric 12.4.0.0
Posizione nell'interfaccia utente: nell'ambiente composito fate clic su
Simulazione drappeggio (Draping Simulation).
Simulazione drappeggio (Draping Simulation).Descrizione
Parametri di drappeggio dinamici
I parametri di drappeggio vengono ora aggiornati automaticamente quando apportate modifiche agli strati e ai core drappeggiati:
• Quando modificate le dimensioni di uno strato o di un core drappeggiato, la posizione di Punto di partenza (Seed point) e il valore di Lunghezza passo (Step length) vengono ricalcolati automaticamente.
• Quando modificate il materiale di uno strato drappeggiato o gli angoli della fibra costituente del relativo materiale, il valore di Offset angolo drappeggio (Draping angle offset) viene ricalcolato automaticamente.

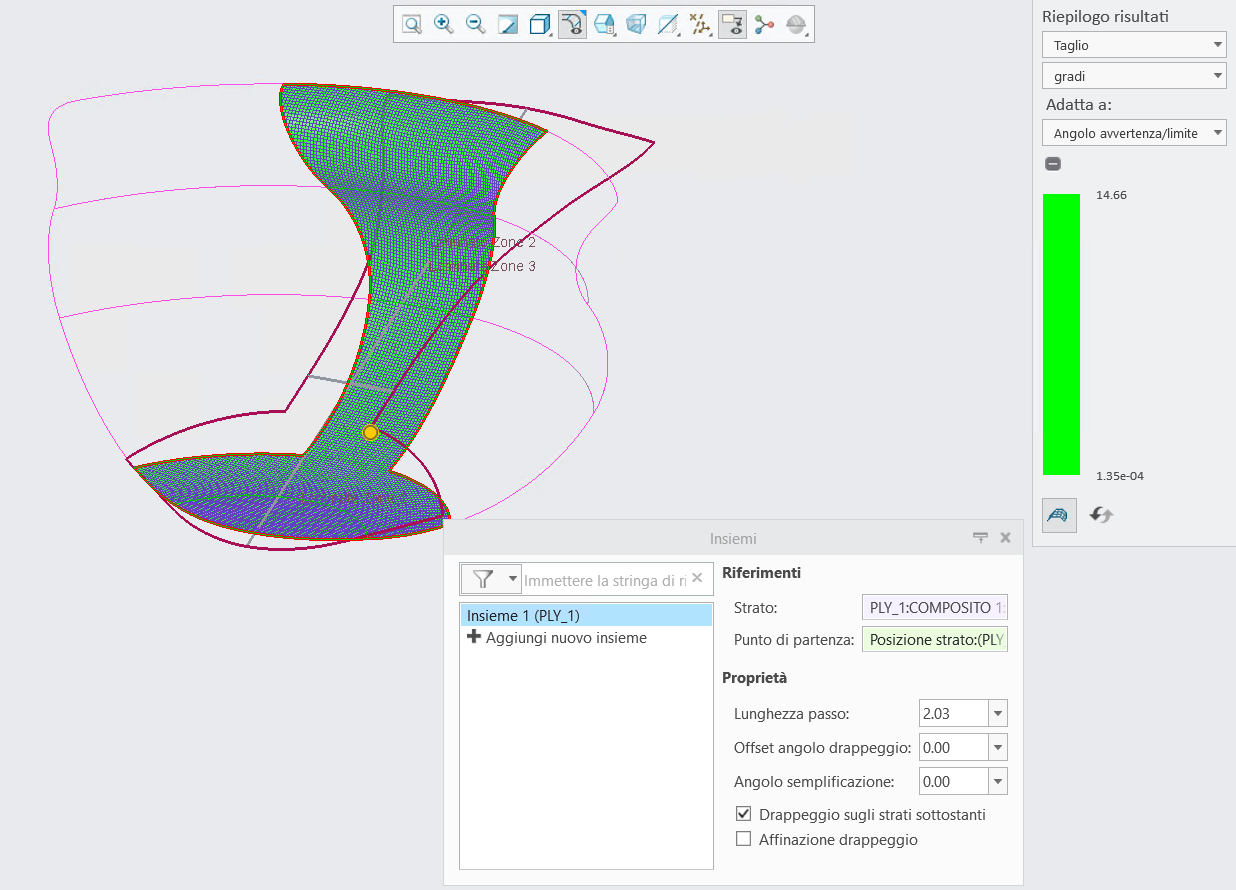

I valori dei parametri di drappeggio prima di aggiornare la dimensione e il materiale dello strato sono mostrati nell'immagine seguente.

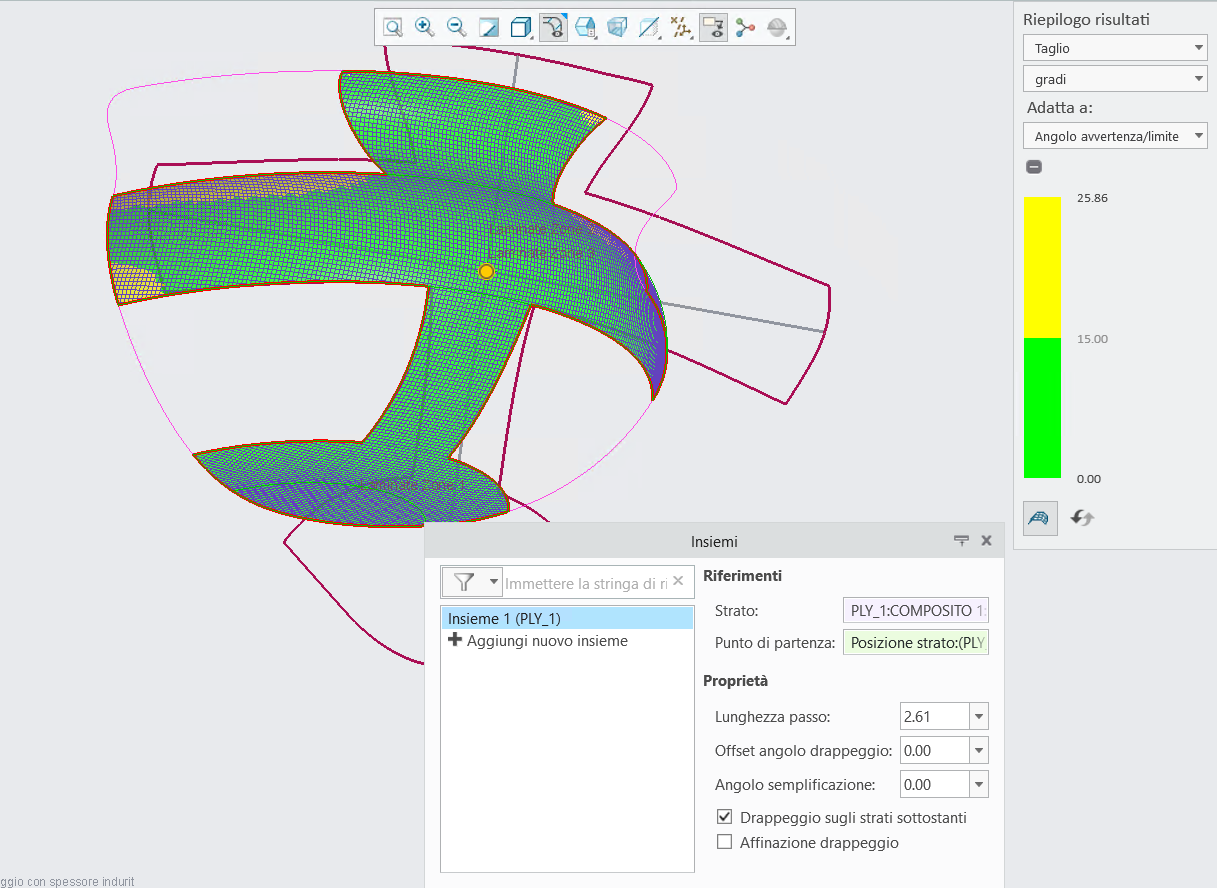

I valori ricalcolati dei parametri di drappeggio dopo aver aggiornato la dimensione e il materiale dello strato sono mostrati nell'immagine seguente.
Quando impostate manualmente la posizione del punto di partenza o utilizzate valori personalizzati per la lunghezza del passo e l'offset dell'angolo di drappeggio, i valori rimangono invariati fino a quando non vengono ripristinati i valori di default.
Rigenerazione intelligente della simulazione di drappeggio
Il processo di rigenerazione per la feature di simulazione di drappeggio è stato notevolmente migliorato per sfruttare l'opzione Drappeggio sugli strati sottostanti (Drape over underlying plies).

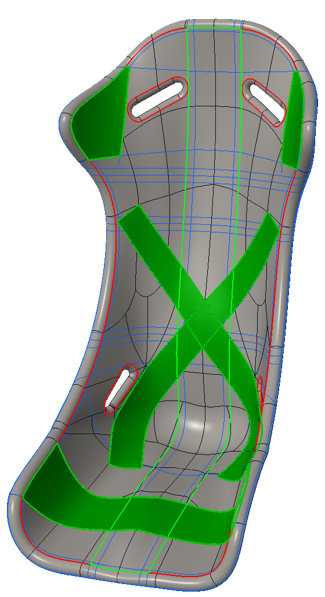

Quando modificate uno strato, gli strati drappeggiati con l'opzione Drappeggio sugli strati sottostanti (Drape over underlying plies) selezionata vengono rigenerati nella feature di simulazione di drappeggio solo quando si trovano geometricamente sopra lo strato modificato e si sovrappongono a quest'ultimo.
Questa rigenerazione intelligente garantisce che nella simulazione di drappeggio vengano rigenerati solo gli strati necessari, evitando rigenerazioni non necessarie. Ciò rende il processo più efficiente e migliora le prestazioni di rigenerazione.
Simulazione di drappeggio con conicità accurata dei core

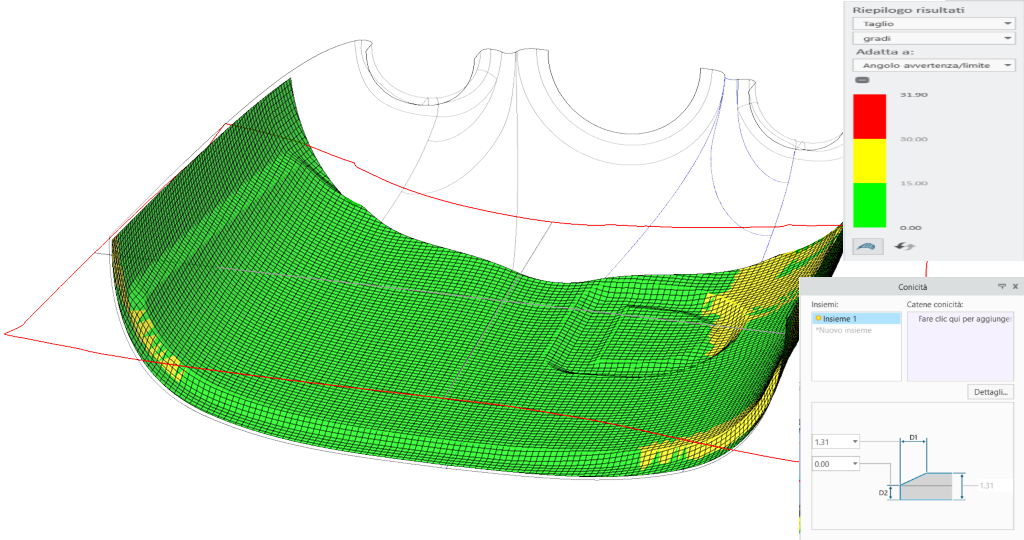

La feature di simulazione del drappeggio è stata migliorata per permettere di comprendere le definizioni di conicità nelle feature di strato dei core, con più insiemi di conicità sul limite dei core. Questo miglioramento determina risultati di simulazione di drappeggio, di taglio e di serie piatte più accurati per gli strati con drappeggio sui core caratterizzati da una o più conicità.
Vantaggi
Questi miglioramenti ottimizzano la produttività e l'esperienza degli utenti con i vantaggi seguenti:
• Ricalcolo e aggiornamento automatici della nuova posizione del punto di partenza, della nuova lunghezza del passo e del nuovo offset dell'angolo di drappeggio.
• Riduzione delle rigenerazioni nella feature di simulazione del drappeggio.
• Risultati di simulazione di drappeggio superiori per gli strati con drappeggio sui core caratterizzati da una o più conicità.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
