Informazioni di impilamento per saldature a punti
L'impilamento per ciascuna variante di saldatura a punti viene calcolato a partire dalla saldatura a punti, lungo un vettore perpendicolare alla superficie su cui giace la saldatura a punti e attraverso i fogli a cui è connessa la variante di saldatura a punti.

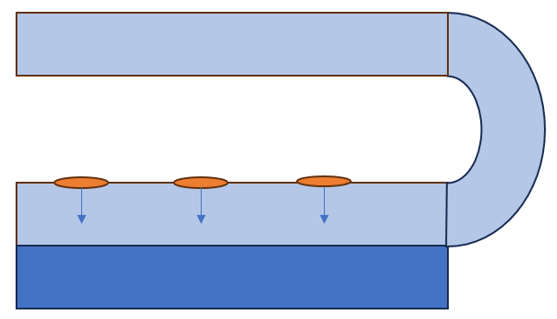

Ad esempio, una feature membri uniti contiene due componenti. Tre varianti di saldature a punti connettono i due componenti:
•
- Componente 1
- Componente 1•
- Componente 2
- Componente 2•
- Feature membri uniti = Componente 1 + Componente 2
- Feature membri uniti = Componente 1 + Componente 2•
- Variante di saldatura a punti
- Variante di saldatura a punti•
- Vettore della variante di saldatura a punti
- Vettore della variante di saldatura a puntiL'impilamento di ciascuna variante di saldatura a punti viene calcolato soltanto per i fogli nella direzione della freccia.
In Creo è possibile visualizzare le informazioni sull'impilamento sotto ciascuna variante di saldatura a punti nell'area grafica. Queste informazioni sono incluse anche nel file xMCF esportabile, che può essere importato per creare giunti e dati di fissaggio. Vengono utilizzate per verificare che l'impilamento sia conforme alle funzionalità di fabbricazione.
Impilamento delle informazioni nell'area grafica
Quando posizionate il puntatore su una variante di saldatura a punti, viene visualizzata una descrizione con le seguenti informazioni:
• Etichetta della variante di saldatura a punti
• Etichetta della feature di saldatura a punti padre
• Diametro
• Impilamento dei membri uniti, ovvero il numero di componenti contenuti nella feature membri uniti
• Impilamento effettivo, ovvero il numero di fogli collegati dalla variante di saldatura a punti
• ID connessione, ovvero l'ID della sequenza di saldatura, l'ordine in cui viene creata la saldatura
• Materiale
Esempio:
Una feature membri uniti contiene tre componenti. Il valore dell'impilamento dei membri uniti è 3 per tutte e tre le varianti di saldatura a punti.
 |  • Impilamento effettivo: 3 La variante di saldatura a punti inizia sul foglio superiore e connette tre fogli • ID connessione: 1 Questa variante di saldatura viene creata per prima |
 |  • Impilamento effettivo: 2 La variante di saldatura a punti inizia sul foglio centrale e connette due fogli • ID connessione: 2 Questa variante di saldatura viene creata per seconda |
 |  • Impilamento effettivo: 1 La variante di saldatura a punti inizia sul foglio inferiore e connette un foglio • ID connessione: 3 Questa variante di saldatura viene creata per terza |

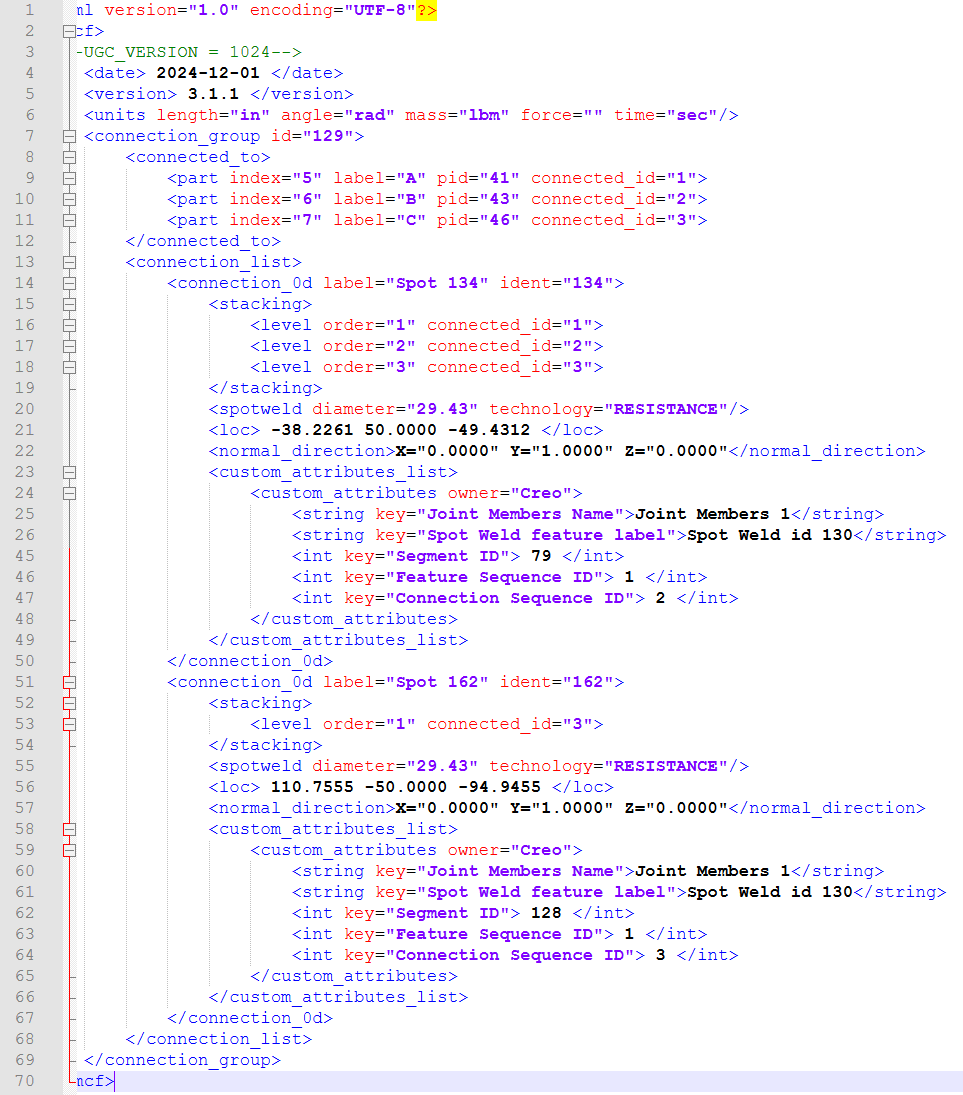

Informazioni di impilamento nel file xMCF
Le informazioni di impilamento per ciascuna variante di saldatura sono incluse nel file xMCF quando esportate le informazioni sulla saldatura a punti.
Calcolo dell'impilamento
L'impilamento viene calcolato in base alle regole riportate di seguito.
• L'impilamento viene calcolato soltanto per i componenti all'interno della feature membri uniti referenziata.
• Se non è presente una feature membri uniti referenziata a una saldatura a punti, il calcolo dell'impilamento include soltanto i componenti nello stesso livello di assieme della feature di saldatura a punti.
• L'impilamento viene calcolato soltanto per la feature di saldatura a punti selezionata.
• Per il calcolo dell'impilamento vengono considerati soltanto i fogli che si trovano nella direzione del vettore della saldatura a punti.
