Campo elettrico - Esercizio 8 - Analisi dei risultati
Questo esercizio descrive come vengono analizzati i risultati durante e dopo la simulazione. Per nascondere le superfici CAD (non il dominio solido), alternate
Corpi CAD (CAD Bodies) e
Corpi Flow Analysis (Flow Analysis Bodies) nel gruppo Mostra (Show). Cancellate la visualizzazione di qualsiasi variabile selezionando Nessuna selezione (No Selection) nell'elenco a discesa Legenda (Legend). Fate clic su
Pannello grafico XY (XYPlot Panel) per visualizzare il grafico XY.
Corpi CAD (CAD Bodies) e Corpi Flow Analysis (Flow Analysis Bodies) nel gruppo Mostra (Show). Cancellate la visualizzazione di qualsiasi variabile selezionando Nessuna selezione (No Selection) nell'elenco a discesa Legenda (Legend). Fate clic su Pannello grafico XY (XYPlot Panel) per visualizzare il grafico XY. | 1. Per mostrare o nascondere le entità geometriche selezionate, fate clic su  Mostra (Show) nel pannello di visualizzazione.2. Per modificare lo schema di colore, fate clic su  Altro (More) nell'elenco Legenda (Legend) e scegliete tra Blu-Rosso (Blue Red) e Blu-Viola (Blue Purple). |
Visualizzazione dei contorni di Potenziale elettrico sulle interfacce

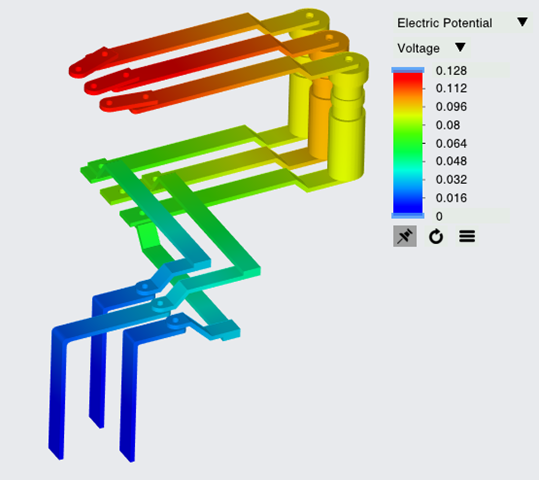

Contorni di Potenziale elettrico
1. Nel pannello delle funzioni fate clic su
Attiva/disattiva le proprietà della vista (Turn on/off view properties) e selezionate le seguenti voci dall'elenco:
Nascondi tutte le superfici (Hide all surfaces),
Nascondi tutte le griglie (Hide all grids)
Attiva/disattiva le proprietà della vista (Turn on/off view properties) e selezionate le seguenti voci dall'elenco: Nascondi tutte le superfici (Hide all surfaces), Nascondi tutte le griglie (Hide all grids)e
Nascondi tutti i profili (Hide all outlines).
Nascondi tutti i profili (Hide all outlines).2. In Domini (Domains) selezionate tutte le entità solide, eccetto i solidi INSULATOR. Nel pannello di visualizzazione fate clic su Mostra (Show) per visualizzare i domini selezionati.
Mostra (Show) per visualizzare i domini selezionati.3. Nella scheda Vista (View) del pannello delle proprietà, per Superficie (Surface), impostate i valori delle opzioni seguenti:
◦ Variabile (Variable) - Potenziale elettrico: [Campo elettrico] (Electric Potential: [Electric Field])
◦ Min - 0 Voltage
◦ Max - 0.128 Voltage
Visualizzazione dei contorni di Corrente

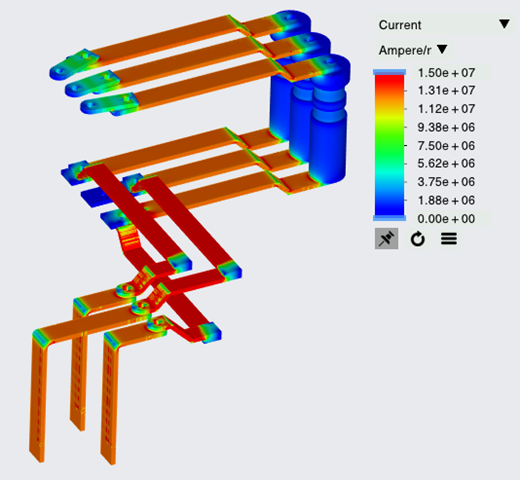

Contorni di Corrente
1. Nel pannello delle funzioni fate clic su Attiva/disattiva le proprietà della vista (Turn on/off view properties) e selezionate le seguenti voci dall'elenco: Nascondi tutte le superfici (Hide all surfaces), Nascondi tutte le griglie (Hide all grids)
Attiva/disattiva le proprietà della vista (Turn on/off view properties) e selezionate le seguenti voci dall'elenco: Nascondi tutte le superfici (Hide all surfaces), Nascondi tutte le griglie (Hide all grids)e Nascondi tutti i profili (Hide all outlines).
Nascondi tutti i profili (Hide all outlines).2. In Domini (Domains) selezionate tutte le entità solide, eccetto i solidi INSULATOR. Nel pannello di visualizzazione fate clic su Mostra (Show) per visualizzare i domini selezionati.
Mostra (Show) per visualizzare i domini selezionati.3. Nella scheda Vista (View) del pannello delle proprietà, per Superficie (Surface), impostate i valori delle opzioni seguenti:
◦ Variabile (Variable) - Corrente: [Campo elettrico] (Current: [Electric Field])
◦ Min - 0 Ampere/mm2
◦ Max - 1.50e+07 Ampere/mm2
Visualizzazione dei contorni di Effetto Joule sulle interfacce

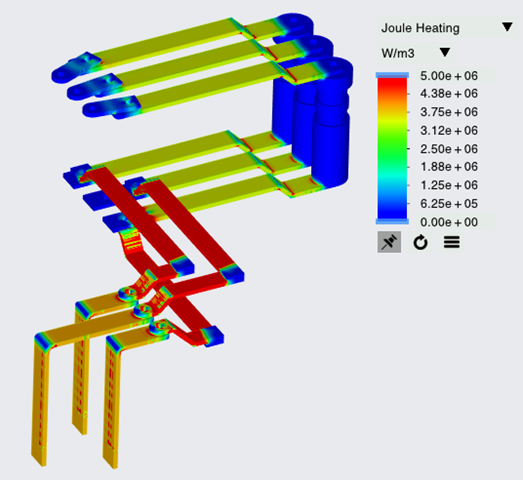

Contorni di Calore
1. Nel pannello delle funzioni fate clic su Attiva/disattiva le proprietà della vista (Turn on/off view properties) e selezionate le seguenti voci dall'elenco: Nascondi tutte le superfici (Hide all surfaces), Nascondi tutte le griglie (Hide all grids)
Attiva/disattiva le proprietà della vista (Turn on/off view properties) e selezionate le seguenti voci dall'elenco: Nascondi tutte le superfici (Hide all surfaces), Nascondi tutte le griglie (Hide all grids)e Nascondi tutti i profili (Hide all outlines).
Nascondi tutti i profili (Hide all outlines).2. In Domini (Domains) selezionate tutte le entità solide, eccetto i solidi INSULATOR. Nel pannello di visualizzazione fate clic su Mostra (Show) per visualizzare i domini selezionati.
Mostra (Show) per visualizzare i domini selezionati.3. Nella scheda Vista (View) del pannello delle proprietà, per Superficie (Surface), impostate i valori delle opzioni seguenti:
◦ Variabile (Variable) - Effetto Joule: [Campo elettrico] (Joule Heating: [Electric Field])
◦ Min - 0 W/m3
◦ Max - 5.00e+06 W/m3
Visualizzazione dei contorni di Temperatura

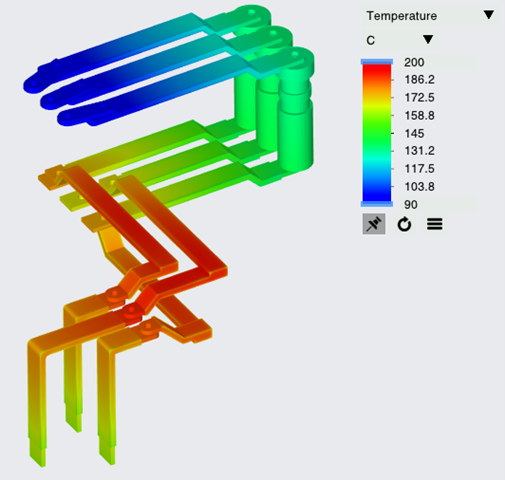

Contorni di Temperatura
1. Nel pannello delle funzioni fate clic su Attiva/disattiva le proprietà della vista (Turn on/off view properties) e selezionate le seguenti voci dall'elenco: Nascondi tutte le superfici (Hide all surfaces), Nascondi tutte le griglie (Hide all grids) e Nascondi tutti i profili (Hide all outlines).
Attiva/disattiva le proprietà della vista (Turn on/off view properties) e selezionate le seguenti voci dall'elenco: Nascondi tutte le superfici (Hide all surfaces), Nascondi tutte le griglie (Hide all grids) e Nascondi tutti i profili (Hide all outlines).2. In Domini (Domains) selezionate tutti i solidi. Nel pannello di visualizzazione fate clic su Mostra (Show) per visualizzare i domini selezionati.
Mostra (Show) per visualizzare i domini selezionati.3. Nella scheda Vista (View) del pannello delle proprietà, per Superficie (Surface), impostate i valori delle opzioni seguenti:
◦ Griglia (Grid) - No
◦ Profilo (Outline) - No
◦ Variabile (Variable) - Temperatura: [Calore] (Temperature: [Heat])
◦ Min - 90 C
◦ Max - 200 C
Plottaggio del limite della corrente all'uscita
Corrente all'uscita
1. Nell'albero Flow Analysis fate clic su > .
2. Selezionate CURRENT_OUTLET_i1, CURRENT_OUTLET_i2 e CURRENT_OUTLET_i3.
3. Fate clic su Grafico XY (XYPlot). Una nuova entità xyplot2 viene aggiunta nell'albero Flow Analysis in >
Grafico XY (XYPlot). Una nuova entità xyplot2 viene aggiunta nell'albero Flow Analysis in > 4. Selezionate xyplot1.
5. Nel pannello delle proprietà impostate Variabile (Variable) - Corrente (Current).
6. Fate clic su
Arresta (Stop) ed
Esegui (Run) nel gruppo Esegui (Run), se necessario.
Arresta (Stop) ed Esegui (Run) nel gruppo Esegui (Run), se necessario.Visualizzazione delle linee di flusso nel dominio
Le linee di flusso tracciano il percorso del flusso del fluido.
1. Per creare linee di flusso, selezionate Linee di flusso (Stream Lines) dal gruppo Postelaborazione (Post-processing) nella barra multifunzione di Flow Analysis.
2. Nel pannello delle proprietà di Linee di flusso (Stream Lines) selezionate Yes per outside_dir1_max, outside_dir1_min, outside_dir2_max, outside_dir2_min, outside_dir3_max e outside_dir3_min per rilasciare le linee di flusso. Fate clic su OK per chiudere il pannello.
3. Selezionate Geometria (Geometry) in > > > nell'albero Flow Analysis.
4. Nella scheda Modello (Model) del pannello delle proprietà impostate i valori delle opzioni seguenti:
◦ Spessore linea (Line Thickness) - 0.0005 m
◦ Dimensione tempo animazione (Animation Time Size) - 0.05
5. Nella scheda Vista (View) del pannello delle proprietà, per Superficie (Surface) selezionate i seguenti valori per le opzioni elencate:
◦ Variabile (Variable) - Ampiezza velocità: [Flusso] (Velocity Magnitude: [Flow])
◦ Min - 0 m/s
◦ Max - 0.6 m/s

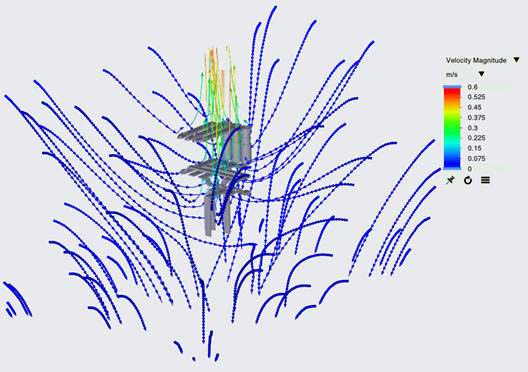

Linea di flusso - Temperatura
