Definizione di una serie rotazionale di forme
È possibile definire una serie rotazionale di una o più forme attorno a un asse selezionato.
Quando definite la serie rotazionale, selezionate un asse di Riferimento come centro e specificate il numero di membri della serie.
L'immagine seguente mostra serie rotazionali con un numero diverso di membri della serie:
Serie rotazionale di 4 membri

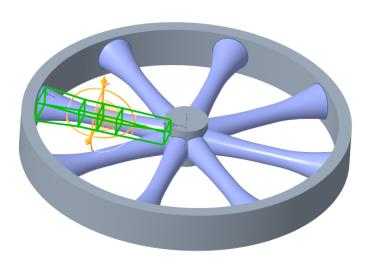

Serie rotazionale di 8 membri
È possibile definire una serie rotazionale specificando l'estensione angolare della serie o l'angolo tra membri adiacenti.
La figura seguente mostra estensioni angolari diverse in serie rotazionali con lo stesso numero di membri della serie:

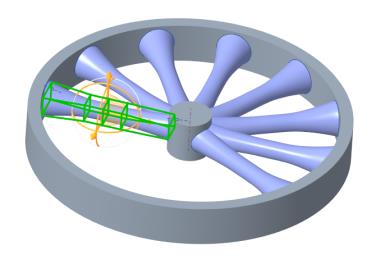

Serie rotazionale con estensione angolare di 180 gradi

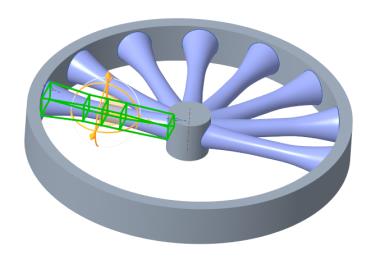

Serie rotazionale con estensione angolare di 90 gradi
L'immagine seguente mostra serie rotazionali con angoli diversi tra i membri della serie:
Serie rotazionale con angolo di 10 gradi tra membri
Serie rotazionale con angolo di 30 gradi tra membri
È possibile definire una serie rotazionale di una o più forme attorno a un asse selezionato.
L'immagine seguente mostra serie rotazionali di un numero diverso di forme:
Serie rotazionale di una forma

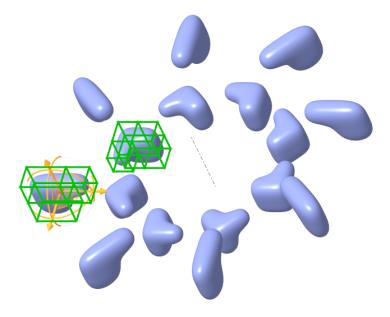

Serie rotazionale di due forme
