Dispositivi di fissaggio in Creo Ansys Simulation
Dispositivi di fissaggio
È possibile creare dispositivi di fissaggio idealizzati, ovvero rappresentazioni semplificate di giunti bullonati. I dispositivi di fissaggio possono essere utilizzati per studiare gli effetti del trasferimento di carichi tra corpi o assiemi e per calcolare la sollecitazione e la deformazione nel modello.
Potete creare dispositivi di fissaggio tra due o più flange utilizzando una superficie interna di un foro di bullone o un asse di un foro di bullone.

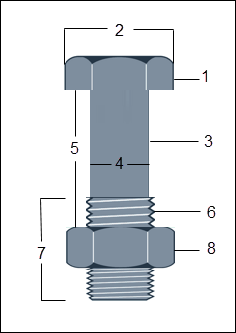

La figura seguente mostra le varie quote di un dispositivo di fissaggio:
1. Testa del bullone
2. Diametro della testa del bullone
3. Gambo
4. Diametro del gambo
5. Lunghezza dell'impugnatura
6. Filetto
7. Lunghezza filetto
8. Dado
Linee guida per la creazione dei dispositivi di fissaggio
Durante la creazione dei dispositivi di fissaggio, attenetevi alle linee guida descritte di seguito.
• I dispositivi di fissaggio possono essere creati soltanto su corpi solidi.
• Il diametro del gambo del bullone deve essere minore del diametro del foro del bullone.
• Il diametro della testa del bullone deve essere maggiore del diametro del gambo del bullone.
• Il diametro della testa del bullone deve essere maggiore del diametro del foro del bullone.
• I materiali dei dispositivi di fissaggio devono essere soltanto materiali isotropi lineari. Quando definite un dispositivo di fissaggio con materiali non inclusi nella libreria dei dispositivi di fissaggio standard, assicuratevi di disporre di definizioni valide per i seguenti parametri:
Parametro | Unità (Unit) |
|---|---|
Densità | kg/m3 |
modulo di Young | Pa |
Coefficiente di Poisson | N/D |
Coefficiente di dilatazione termica | 1/C |
Limite di elasticità in trazione | Pa |
Conduttività termica | W/m-K |
Calore specifico | kJ/kg.C |
• Se tutte le flange collegate presentano un foro passante, viene creata una testa di bullone su entrambe le estremità del dispositivo di fissaggio.
• Se una delle flange non presenta un foro passante, il bullone viene creato con una testa di bullone su una sola estremità, come mostrato nella figura seguente (tipo di vite del dispositivo di fissaggio):
• Se tutte le flange presentano fori passanti, ma la faccia inferiore dell'ultima flangia non è perpendicolare all'asse del foro, il dispositivo di fissaggio viene creato con una testa di bullone su una sola estremità, come illustrato nella figura seguente:
Se sono presenti soltanto due flange e quella inferiore ha una superficie finale curva, non è possibile creare un dispositivo di fissaggio.
• Durante la creazione di un dispositivo di fissaggio, l'asse del dispositivo di fissaggio deve essere perpendicolare alle flange.
• Per funzionare correttamente, il dispositivo di fissaggio deve presentare flange collegate. Per creare un dispositivo di fissaggio, è necessario selezionare almeno due flange.
• Per creare dispositivi di fissaggio tra flange che si trovano a una certa distanza l'una dall'altra, ma che presentano fori coassiali, come illustrato nella figura seguente, selezionate la casella di controllo Crea dispositivo di fissaggio attraverso i fori coassiali separati (Create fastener through the separated coaxial holes):
• Le flange finali dei riferimenti selezionati devono avere superfici piane. Se le flange finali hanno superfici curve come illustrato nella figura riportata di seguito, il dispositivo di fissaggio non può essere creato.
• Le flange finali dei riferimenti selezionati devono avere spigoli circolari. Gli spigoli diritti mostrati nella figura riportata di seguito non sono consentiti e il dispositivo di fissaggio non viene creato.
• I riferimenti selezionati per la definizione del dispositivo di fissaggio devono essere cilindri completi. Nell'esempio riportato di seguito, i fori dei bulloni sono cilindri parziali, pertanto il dispositivo di fissaggio non può essere creato.
In caso di geometria intermedia tra la flangia superiore e quella inferiore, il dispositivo di fissaggio viene creato, ma viene visualizzata un'avvertenza ed è necessario tenere conto di questo punto quando si interpretano i risultati dello studio.
Dispositivi di fissaggio con quote variabili
In fase di creazione di un dispositivo di fissaggio che attraversa più riferimenti con quote diverse, la creazione del dispositivo potrebbe non riuscire per i seguenti motivi:
• Il diametro del gambo del bullone è maggiore del diametro del foro del bullone - Il bullone non si inserisce nel foro.
• Il diametro della testa del bullone è minore del diametro del gambo del bullone - La testa del bullone attraversa il foro, impedendo il fissaggio del dispositivo.
• Il diametro della testa del bullone è minore del diametro del foro del bullone - La testa del bullone non fissa correttamente il dispositivo.
• Nessuna flangia collegata trovata per il riferimento selezionato - Per essere definito correttamente, il dispositivo di fissaggio richiede almeno due flange in contatto.
• Nessun foro coassiale separato trovato per i riferimenti selezionati - Se avete selezionato la casella di controllo Crea dispositivo di fissaggio attraverso i fori coassiali separati (Create fastener through the separated coaxial holes), ma i fori dei bulloni selezionati non sono coassiali, il dispositivo di fissaggio non può essere creato.
• L'asse dei riferimenti non è perpendicolare alle flange.
• Nessuna flangia terminale trovata con superfici piane per i riferimenti selezionati.
• Nessuna flangia terminale trovata con spigoli circolari per i riferimenti selezionati.
