Rifilare un limite di strato in base al riferimento
1. Selezionate uno o più strati da rifilare.
2. Fate clic su >
Rifila strato (Trim Ply). Viene visualizzata la scheda Rifila/Estendi strato (Trim/Extend Ply).
Rifila strato (Trim Ply). Viene visualizzata la scheda Rifila/Estendi strato (Trim/Extend Ply).3. In Metodo (Method), selezionate
Per riferimento (By Reference), se l'opzione non è selezionata per default.
Per riferimento (By Reference), se l'opzione non è selezionata per default.4. Nella casella Oggetto rifilo (Trimming object) specificate un riferimento per rifilare lo strato. Potete selezionare spigoli connessi, segmenti di catena, una catena o un loop chiuso. Potete anche selezionare un piano.
Il limite da mantenere viene evidenziato nell'area grafica.
5. Per passare dal limite da mantenere al limite da rifilare e viceversa, fate clic su Inverti lato (Flip Side).
6. Fate clic su
OK.
OK.Esempio - Rifilare in base a una curva
È possibile rifilare uno strato specificando una curva come oggetto di rifilo.

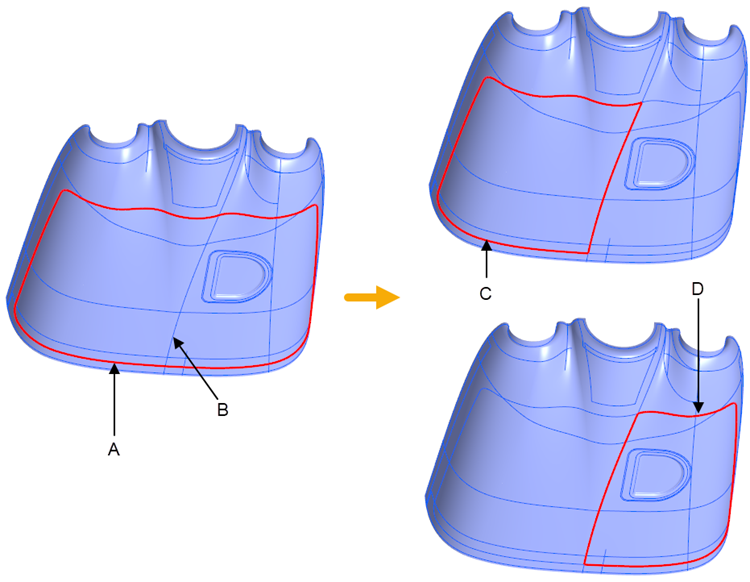

L'immagine riportata di seguito mostra un modello composito con uno strato e una curva per rifilare lo strato. È possibile utilizzare l'azione Inverti lato (Flip Side) per selezionare il lato della curva da mantenere come area dello strato.
• A - Limite dello strato originale
• B - Oggetto di rifilo
• C - Nuovo limite di strato senza applicare l'opzione Inverti lato (Flip Side)
• C - Nuovo limite di strato dopo aver applicato l'opzione Inverti lato (Flip Side)
Esempio - Rifilare più strati
È possibile rifilare più strati contemporaneamente specificando un singolo oggetto di rifilo.

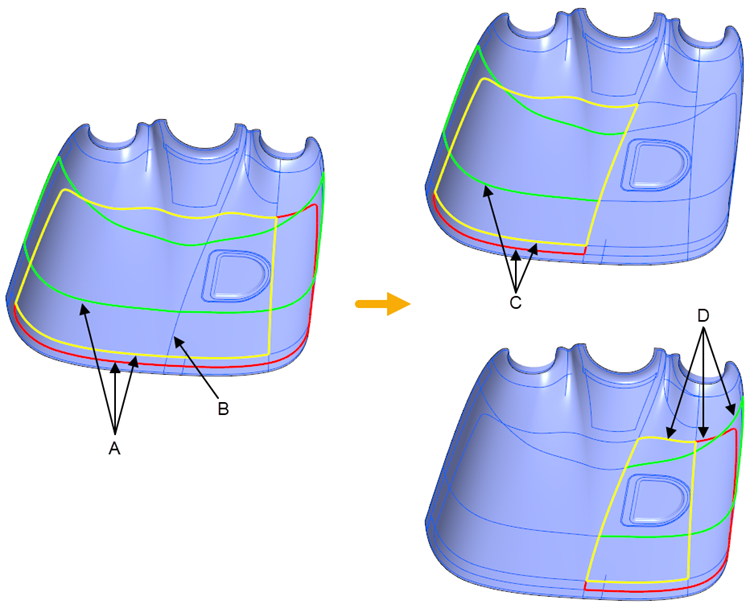

L'immagine riportata di seguito mostra un modello composito con uno strato e un oggetto di rifilo per rifilare lo strato. È possibile utilizzare l'azione Inverti lato (Flip Side) per selezionare il lato da mantenere come area dello strato.
Esempio - Rifilare in base a un piano
È possibile rifilare uno strato specificando un piano di Riferimento come oggetto di rifilo.

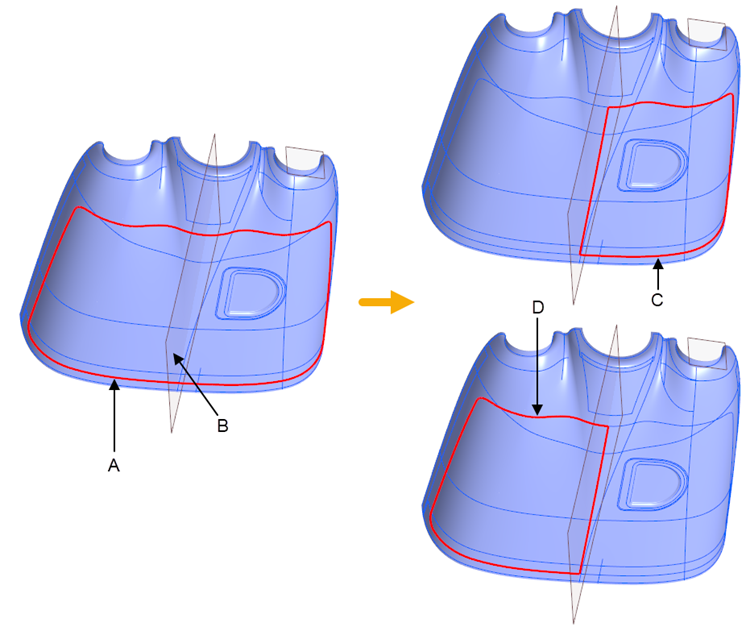

L'immagine riportata di seguito mostra un modello composito con uno strato e un piano di Riferimento per rifilare lo strato. È possibile utilizzare l'azione Inverti lato (Flip Side) per selezionare il lato del piano da mantenere come area dello strato.
Esempio - Rifilare uno strato generale

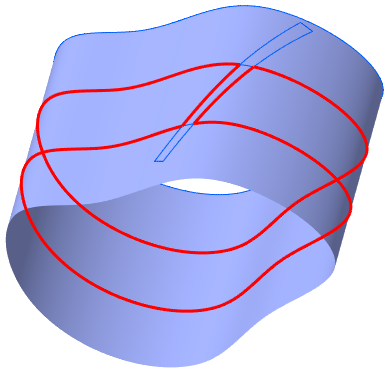

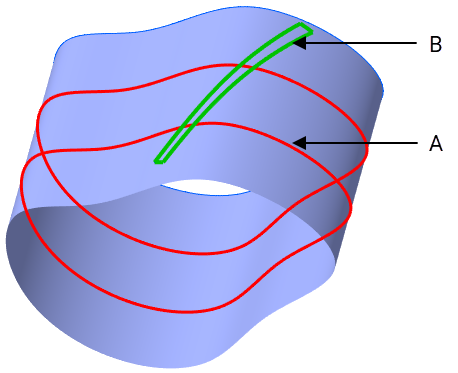

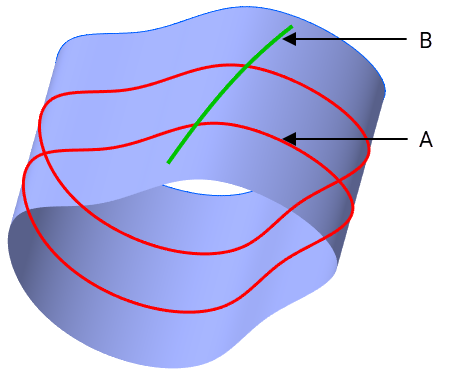

Quando rifilate uno strato generale, selezionate un oggetto di rifilo con una larghezza sufficiente a creare un gioco tra gli spigoli risultanti. Di seguito è riportato un esempio di oggetto di rifilo idoneo.
Il risultato del rifilo è illustrato come segue:
Di seguito è riportato un esempio di oggetto di rifilo non idoneo.
