Style: Referenzen editieren und Referenzen ersetzen
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Wählen Sie bei geöffneter Registerkarte Style (Style) KEs, Referenzen oder Referenzsätze aus, und führen Sie dann eine der folgenden Aktionen aus:
• Referenzen editieren (Edit References)
Führen Sie eine der folgenden Aktionen aus:
◦ Klicken Sie im Style-Baum mit der rechten Maustaste auf das Element, und wählen Sie
Referenzen editieren (Edit References).
Referenzen editieren (Edit References).◦ Klicken Sie auf > > Referenzen editieren (Edit References).

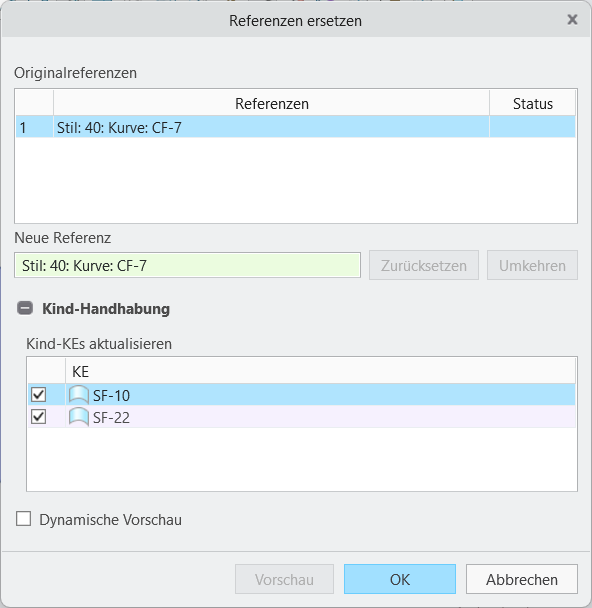

Referenzen editieren (Edit References).• Referenzen ersetzen (Replace References)
◦ Klicken Sie auf > >
Referenzen ersetzen (Replace References).
Referenzen ersetzen (Replace References).Videos
Beschreibung
In Creo Parametric 12 wurden die Funktionen Referenzen editieren (Edit References) und Referenzen ersetzen (Replace References) unter "Style" (Style) hinzugefügt. Mit diesen Werkzeugen können Sie Kurven und Flächen mühelos umdefinieren. Sie können neue Referenzen in den Tools auswählen, ohne die Style-Modellierungsumgebung zu verlassen.
Referenzen editieren (Edit References) und Referenzen ersetzen (Replace References) unter "Style" (Style) hinzugefügt. Mit diesen Werkzeugen können Sie Kurven und Flächen mühelos umdefinieren. Sie können neue Referenzen in den Tools auswählen, ohne die Style-Modellierungsumgebung zu verlassen.• Mit Referenzen ersetzen (Replace References) können Sie ein Style-Element durch ein anderes ersetzen.
Referenzen ersetzen (Replace References) können Sie ein Style-Element durch ein anderes ersetzen.• Mit Referenzen editieren (Edit References) können Sie das Element ändern, das ein Style-Element referenziert.
Referenzen editieren (Edit References) können Sie das Element ändern, das ein Style-Element referenziert.• Sie können die Richtung der neuen Referenzen nach Bedarf umkehren.
• Mit Dynamische Vorschau (Dynamic Preview) können Sie jedes Mal, wenn Sie eine neue Referenz auswählen, automatisch eine Vorschau der Ergebnisse anzeigen, oder manuell eine Vorschau der Referenzen anzeigen, die bisher mit der Option Vorschau (Preview) aktualisiert wurden.
• Sie können die Kind-Handhabung (Child Handling) sowohl beim Editieren als auch beim Ersetzen von Referenzen untersuchen.
Vorteile
• Diese Verbesserung erleichtert die Überarbeitung Ihrer Style-Modelle und ermöglicht es Ihnen, Zeit und Mühe bei der Ummodellierung oder bei komplizierten Änderungen zu sparen.
• Die Konsistenz von Style ist jetzt mit dem Creo Kernmodus einheitlicher.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | • Eckpunkte haben keine eindeutigen IDs. Dies führt dazu, dass das Werkzeug eine Kurve/Kante und deren Eckpunkte nicht trennt, wenn die Zeilenanzeige so eingestellt ist, dass alle Verwendungen einer Referenz in einer einzelnen Zeile aufgeführt werden. Dies führt zu einem Warnungsindikator. • "Umkehren" (Flip) ist nicht verfügbar, wenn das Kind-KE oder die Referenz fehlgeschlagen ist. • "Umkehren" (Flip) funktioniert nur, wenn die verwendeten Trimmungs-/verlängerten Enden durch Werte definiert sind, nicht aber, wenn die Trimmungs-/verlängerten Enden durch Referenzen definiert sind. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
