Neue Funktionen: Creo Parametric 12 > 12.4.0.0 > Flächenkonstruktion > Style: Neuparametrisierungskurve der Fläche an Endpunkt sperren
Style: Neuparametrisierungskurve der Fläche an Endpunkt sperren
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Verwenden Sie eine der folgenden Methoden:
• Klicken Sie auf Style (Style) > Fläche (Surface) > Neuparametrisierung (Reparameterization) > Parametrisierung (Parameterization) > Typ (Type) > An Punkt sperren (Lock to Point).

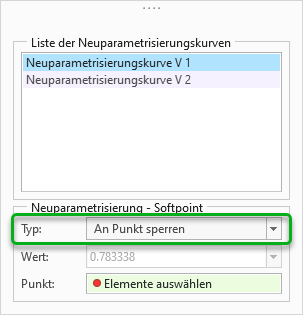

Registerkarte "Parametrisierung" (Parameterization)
• Style (Style) > Fläche (Surface) Neuparametrisierung (Reparameterization) – Klicken Sie mit der rechten Maustaste auf einen Endpunkt der Neuparametrisierungskurve, und wählen Sie An Punkt sperren (Lock to Point) aus.
Kontextmenü des Endpunkts "Neuparametrisierung" (Reparameterization)
Videos
Sehen Sie sich das Video im Learning Connector an.
Beschreibung
In Creo 12 besteht nun die Möglichkeit, den Endpunkt einer Berandungskette als Referenz für eine Neuparametrisierungskurve zu verwenden, da die Option An Punkt sperren (Lock to Point) im Flächen-Tool in Style hinzugefügt wurde. Bisher konnte nur ein Bezugspunkt referenziert werden.
Vorteile
• Es müssen keine Bezugspunkte mehr erzeugt werden, die als Referenzen für Neuparametrisierungskurven verwendet werden.
• Effizientere Neuparametrisierung

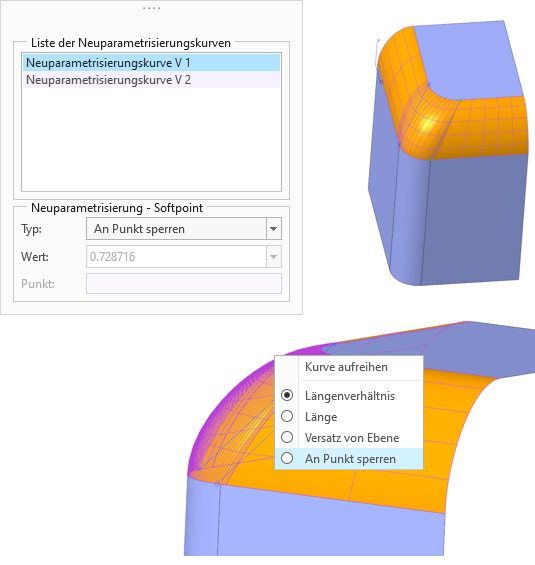

Modell mit Neuparametrisierungskurven
Weitere Informationen
Tipps:
Keine.
Einschränkungen:
Keine bekannten Einschränkungen.
Ersetzt dies vorhandene Funktionalität?
Nein.
Konfigurationsoption für diese Funktionalität:
Keine.
