Style: Nicht-tangentiale Ketten (Nicht-G1) für Flächenerzeugung
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie auf
Stil (Style) >
Fläche (Surface).
Stil (Style) > Fläche (Surface).Videos
Beschreibung

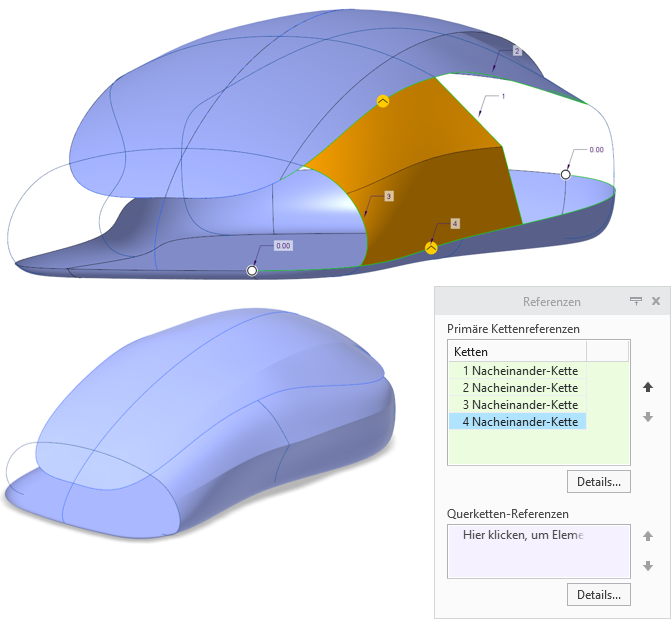

In Creo Parametric 12 ist es möglich, beim Erzeugen einer Fläche in Style nicht-tangentiale Ketten (Nicht-G1) als Referenzen auszuwählen. Diese Funktion war bereits in "Berandungsverbund" (Boundary Blend) verfügbar und ist jetzt auch in "Style" (Style) verfügbar.
Vorteile
Ketten aus nicht-tangentialen Komponenten können jetzt als Referenzen zum Erzeugen einer Fläche ausgewählt werden, wodurch die im Flächen-Tool bestehende Beschränkung beseitigt wird.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | • Verbindungen vom Typ G2/G3/Schräge können nicht für Nicht-G1-Berandungen definiert werden. • Für Zugflächen mit einer Nicht-G1-Leitkurve: ◦ G1-Verbindungen können nicht definiert werden. ◦ Radiales Ziehen ist nicht verfügbar. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
