Ausgetragene Flächen in Style – Verbessert, um Wendepunkte zu vermeiden
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie auf
Stil (Style) >
Fläche (Surface).
Stil (Style) > Fläche (Surface).Videos
Beschreibung
Style Ausgetragene Flächen wurden verbessert, um Wendepunkte zu vermeiden und ein natürliches Ergebnis zu erzeugen. Bisher konnte es in Fällen, in denen ausgetragene Flächen zwei Referenzketten enthalten, eine mit einer G0-Position-Verbindung und eine mit einer Bedingung G1-Tangente, G2-Krümmung, G3-Beschleunigung, Senkrecht oder Schräge zu einem Wendepunkt an der Berandung G0-Position kommen. Ausgetragene Flächen wurden jetzt so verbessert, dass die resultierende Fläche keine Wendepunkte hat.

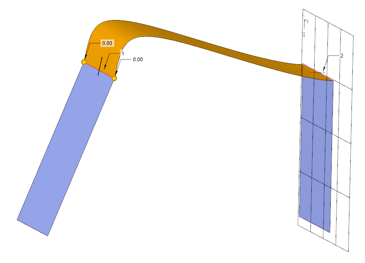

• In Creo 11 wurden Verbesserungen vorgenommen, um Wendepunkte in Kurven zu verhindern.

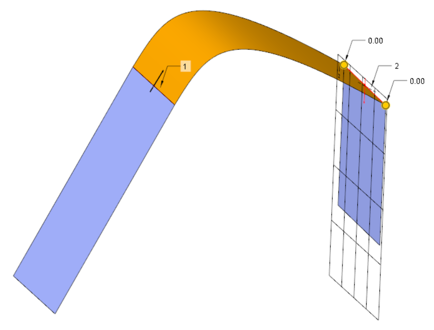

• In Creo 12 wurden diese Verbesserungen auch für die Flächen durchgeführt, um damit Wendepunkte bei ausgetragenen Flächen zu vermeiden.
Vorteile
• Natürlichere ausgetragene Flächen
• Keine Wendepunkte, wenn ausgetragene Flächen von einer Seite aus verbunden sind
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
