Berandungsverbundflächen: Verbessert, um Wendepunkte zu vermeiden
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie auf >
Berandungsverbund (Boundary Blend).
Berandungsverbund (Boundary Blend).Beschreibung
Berandungsverbundflächen wurden verbessert, um Wendepunkte zu vermeiden.
Bisher konnte in Fällen, in denen Berandungsverbundflächen zwei Referenzketten an der Berandung hatten – mit einer Verbindung vom Typ "Frei" (Free) (Position) und einer mit einer Bedingung vom Typ "Tangential" (Tangent), "Krümmung" (Curvature) oder "Senkrecht" (Normal) eingeschränkten Verbindung – ein Wendepunkt an der Berandung vom Typ "Frei" (Free) vorliegen. Die Fläche musste manuell angepasst werden, um den Wendepunkt zu entfernen und so die gewünschte Form zu erreichen.

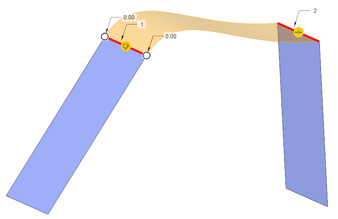

Creo 11:
Berandungsverbundflächen wurden jetzt so verbessert, dass die resultierende Fläche keine Wendepunkte hat. Die Flächenform entspricht den Erwartungen und erfordert keine zusätzlichen Anpassungen.

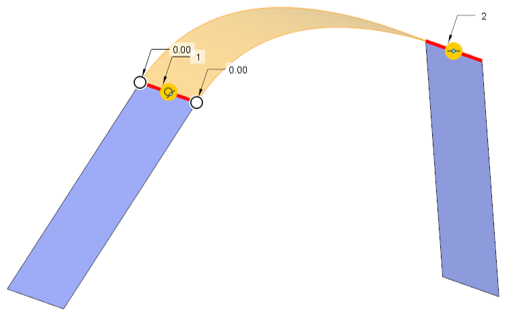

Creo 12:
Vorteile
• Verbesserte Flächenqualität von Berandungsverbundflächen
• Die Oberfläche verhält sich vorhersehbar und wie gewünscht
• Keine Wendepunkte an der freien Seite, wenn Berandungsverbundflächen an einer Seite eingeschränkt sind
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
