Biegeparameter aus Material
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Dialogfenster Einstellungen (Preferences).
Beschreibung
Die folgenden Verbesserungen bieten vollständige Unterstützung für die Übernahme der Biegeaufmaßwerte aus der Materialdefinition des Blechteils.
• Die Werte für das Biegeaufmaß eines Körpers werden dem Teilematerial entnommen, wenn der Körper mit dem Teil verknüpft ist.

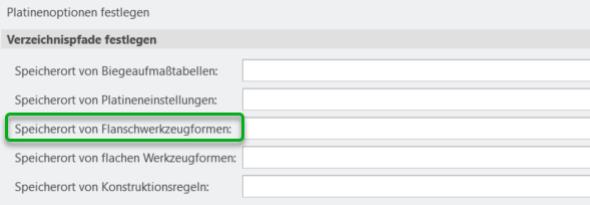

• Standardwerte werden jetzt aus einer Datei mit Blecheinstellungen (.smd) übernommen. Die Datei wird unter > > im Dialogfenster Creo Parametric Optionen (Creo Parametric Options) konfiguriert. Diese Standardwerte werden verwendet, wenn ein Blechteil mit einer leeren Schablone erzeugt oder ein Volumenkörperteil in ein Blechteil konvertiert wird.
Dies ist hilfreich, wenn Sie das Material als Standardquelle für Biegeaufmaßwerte für Teile festlegen möchten, die durch Import erzeugt und anschließend in Blech konvertiert wurden.
• Der standardmäßige Y-Faktor in PTC_SYSTEM_MTRL_PROPS ist jetzt auf 0.5 festgelegt. Dies gilt für neue Teile.
Vorteile
Umfassendere, flexiblere und konsistentere Möglichkeiten, Biegeaufmaßwerte durch die Materialdefinition zu steuern
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | smt_default_preferences_file |
