Verbesserungen beim Projizieren und Versetzen im Skizzierer
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie auf > , > .
Videos
Beschreibung
Zu den Verbesserungen der Werkzeuge zum Projizieren und Versetzen zählen die folgenden:
• Kurvenzüge können flexibel eingesetzt werden:
◦ Einzelner Segmente von Kurvenzügen können ausgewählt werden.
◦ Die folgenden Operationen für einzelnen Segmente der Kurvenzüge werden unterstützt:
▪ Ausschneiden, Löschen, Verschieben, Rotieren, Trimmen, Spiegeln, Kopieren und Einfügen, Ersetzen, Text, Rotieren und Größe ändern, Eckentrimmen, Fase und Verrundung.
▪ Einrastung an Verbindungstücken in Werkzeugen wie Teilen, Linie, Bogen usw.
▪ Verbesserte Farbgebung von Kurvenzügen oder deren einzelnen Segmenten.
◦ Stabilere Kurvenzug-Segment-IDs.
◦ Verbesserter Ketten-Workflow für Ersetzen und Umdefinieren Geometrie-IDs werden für Segmente beibehalten, die nach dem Ersetzen oder Ändern der referenzierten Kette oder Schleife in der Geometrie verbleiben.
• Zu den Workflow-Verbesserungen für Projizieren und Versetzen zählen die folgenden:
◦ Der Mehrfachauswahl-Workflow ist jetzt die Standardeinstellung.
◦ Die Ansicht der Geometrie in der Vorschau bleibt erhalten, wenn Sie das Tool beenden, die Skizzierer-Umgebung verlassen oder zu einem anderen Tool wechseln.

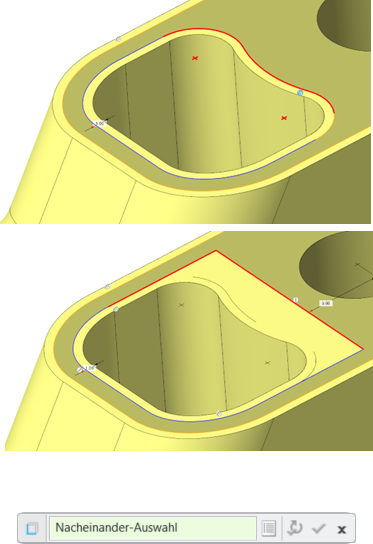

◦ Die Kettenauswahl für Kurven bietet den gesamten Satz von Kettenauswahlmethoden.
Vorteile
Verbesserte Workflows für mehr Benutzerfreundlichkeit und höhere Produktivität
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
