Creo Simulate – Verschmolzene Kontaktschnittstelle
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Sie können an den beiden folgenden Stellen auf diesen Befehl zugreifen:

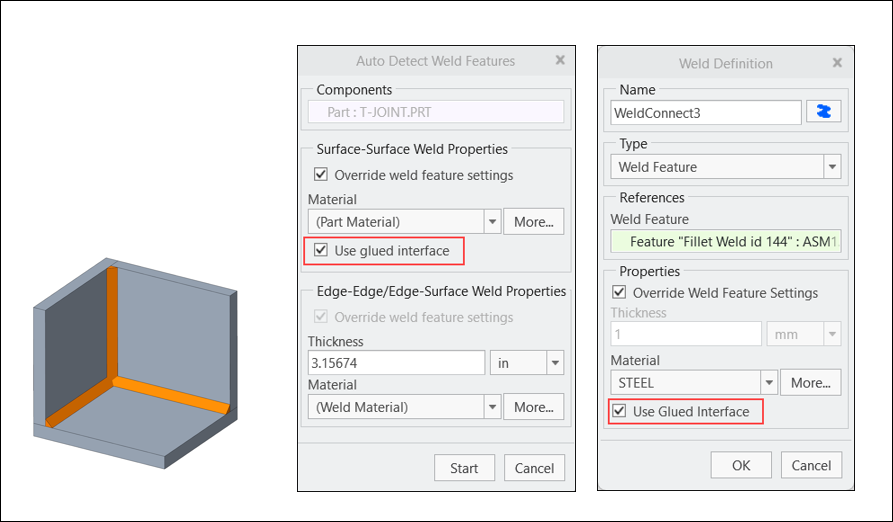

• Wählen Sie die Befehlsfolge > > > . Das Dialogfenster Schweißnaht-KEs automatisch erkennen (Auto Detect Weld Features) wird angezeigt. Aktivieren Sie das Kontrollkästchen Verschmolzene Schnittstelle verwenden (Use Glued Interface).
• Wählen Sie die Befehlsfolge >
Schweißnaht (Weld) , um das Dialogfenster Schweißnahtdefinition (Weld Definition) zu öffnen. Wählen Sie als Schweißnahttyp Schweißnaht-KE (Weld Feature) aus, und wählen Sie eine Schweißnaht in Ihrem Modell aus. Aktivieren Sie das Kontrollkästchen Verschmolzene Schnittstelle verwenden (Use Glued Interface).
Schweißnaht (Weld) , um das Dialogfenster Schweißnahtdefinition (Weld Definition) zu öffnen. Wählen Sie als Schweißnahttyp Schweißnaht-KE (Weld Feature) aus, und wählen Sie eine Schweißnaht in Ihrem Modell aus. Aktivieren Sie das Kontrollkästchen Verschmolzene Schnittstelle verwenden (Use Glued Interface).
Videos
Beschreibung

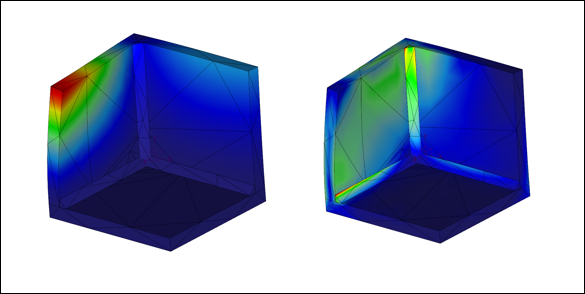

Die verschmolzene Schweißnahtschnittstelle ist ein neuer Kontakttyp, der für volle Schweißnähte verfügbar ist. Standardmäßig wird für volle Schweißnähte automatisch eine Haft-Schnittstelle erzeugt. Wenn zwei oder mehr volle Schweißnähte den gleichen Raum einnehmen (überlappende Volumina haben), schlägt ihre Vernetzung manchmal fehl. Wird stattdessen eine verschmolzene Schnittstelle verwendet, ist die Vernetzung erfolgreich, und überlappende volle Schweißnähte werden gelöst.
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Einfach zu verwenden
• Vernetzungsfehler werden behoben
• Liefert genaue Ergebnisse
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Für diese Funktion gelten die folgenden Einschränkungen: • Sie ist nur im Strukturmodus verfügbar. • Sie unterstützt nur starres Verhalten (flexibles Verhalten in der Zukunft). • Sie ist nur für lineare Analysen verfügbar. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
