Creo Simulation Live – Lagerlasten
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie auf >
Lager (Bearing) auf der Registerkarte Lasten (Loads).
Lager (Bearing) auf der Registerkarte Lasten (Loads).Videos
Beschreibung

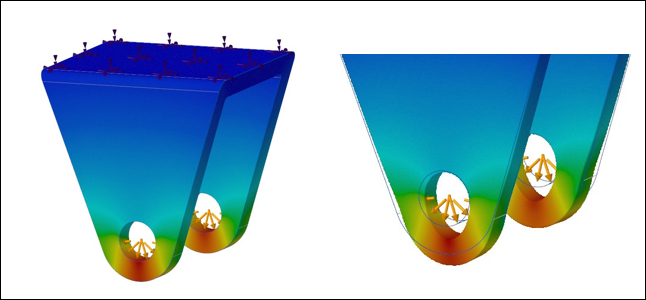

Bei einer Lagerlast wird die Kraft als Stift/Bohrung-Verbindung angewendet. Die Lastverteilung wird automatisch in der angegebenen Richtung auf die Hälfte des Zylinders angewendet. (parabolische Funktion). Lagerlasten werden nur auf vollen Zylindern unterstützt.
Lagerlasten können in Bezug auf Betrag und Richtung oder nur als Richtungskomponenten definiert werden.
Nur radiale Lastkomponenten sind zulässig – axiale Komponenten werden nicht unterstützt. Wenn axiale Komponenten der Last erforderlich sind, können Sie diese als separate Kraftlast definieren.
Lagerlasten können auf gemeinsam verwendete Referenzen angewendet werden, und die Ergebnisse sind additiv.
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Sie können die Lasten einer Stift/Bohrung-Verbindung simulieren.
• Die resultierende Last ist näher an realen physikalischen Situation als eine einfache Kraftlast.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
