Verbesserung in GD&T Advisor: Unterstützung für zusätzliche Methoden zum Sammeln semantischer Referenzen
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Nicht zutreffend
Videos
Beschreibung
Bisher wurden Absichtsflächen oder einzelne Flächen im Kollektor Flächensätze (Surface sets) von GD&T Advisor nicht unterstützt.

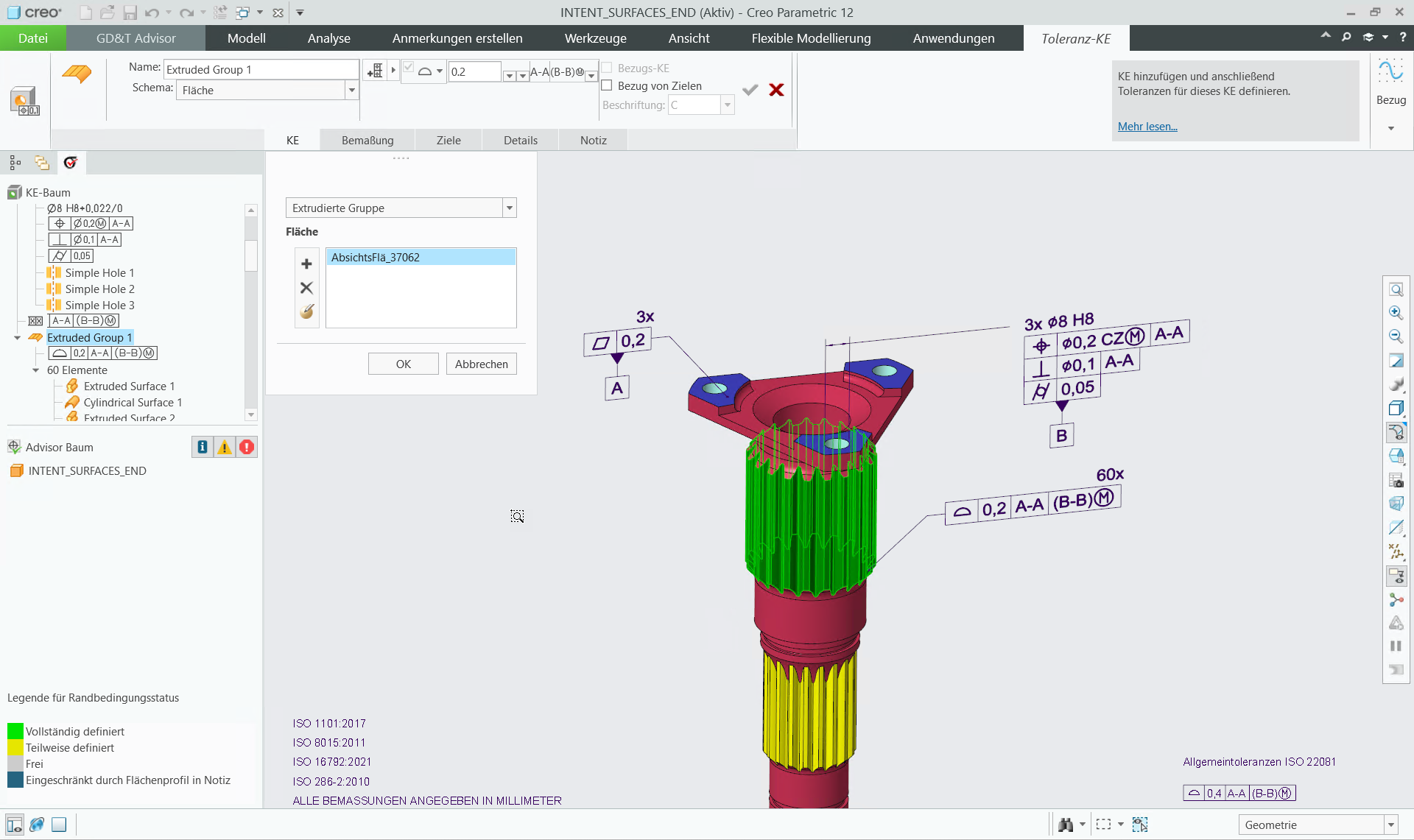

Jetzt können Sie Creo Absichtsflächen nutzen und als semantische Referenzen für Anmerkungen sammeln, wenn Sie mit GD&T Advisor arbeiten.
Die folgenden Verbesserungen wurden implementiert:
• Sie können die Option Aus Liste wählen (Pick from List) verwenden, um Absichtsflächen zu sammeln, wenn Sie neue funktionale KEs in GD&T Advisor definieren oder wenn Sie Creo Anmerkungen validieren, die Absichtsflächen enthalten, unabhängig davon, ob sie dem Kollektor Einzeln (Individual) oder Flächensätze (Surface Sets) hinzugefügt wurden.
• GD&T Advisor unterstützt und validiert jetzt einzelne Referenzen, die dem Kollektor Flächensätze (Surface sets) für Anmerkungen hinzugefügt wurden.
Vorteile
Diese Optimierung verbessert den Prozess, da Creo Absichtsflächen jetzt schnell und auf assoziative Weise mehrere Flächen sammeln kann, die die Konstruktionsabsicht repräsentieren und die bei Änderungen am Modell aktualisiert werden. Dadurch sparen Benutzer viel Zeit und Mühe, verglichen mit dem manuellen Sammeln von Flächen auf nicht-assoziative Weise.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Die folgenden Sammlungsmethoden werden in dieser Version von GD&T Advisor noch nicht für die Erzeugung oder Validierung von GD&T Anmerkungen unterstützt: • Bezugsreferenz-KEs vom Typ "Absichtsfläche" (Intent Surface), die von Creo Anmerkungen verwendet werden • Flächen, die mit regelbasierten Sammlungsmethoden gesammelt wurden, wie Kern- und Berandungfächen, Schleifenflächen usw. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
