Verbesserung in GD&T Advisor: Tiefenreferenz ist nicht erforderlich, wenn allgemeine Profiltoleranz definiert ist
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Nicht zutreffend
Beschreibung
Bisher mussten Benutzer die Referenzebene vor dem Erzeugen eines funktionalen KE für konische KEs explizit definieren; andernfalls konnte es vorkommen, dass die KE-Definition nicht vollständig war.
Wenn eine allgemeine Profiltoleranz für das Modell definiert wurde, müssen Benutzer die Tiefenreferenz für konische KEs, die eine Versatzreferenz erfordern, nicht mehr definieren. Dadurch wird die Zeit, die für das Definieren eines funktionalen KE benötigt wird, weiter verkürzt.

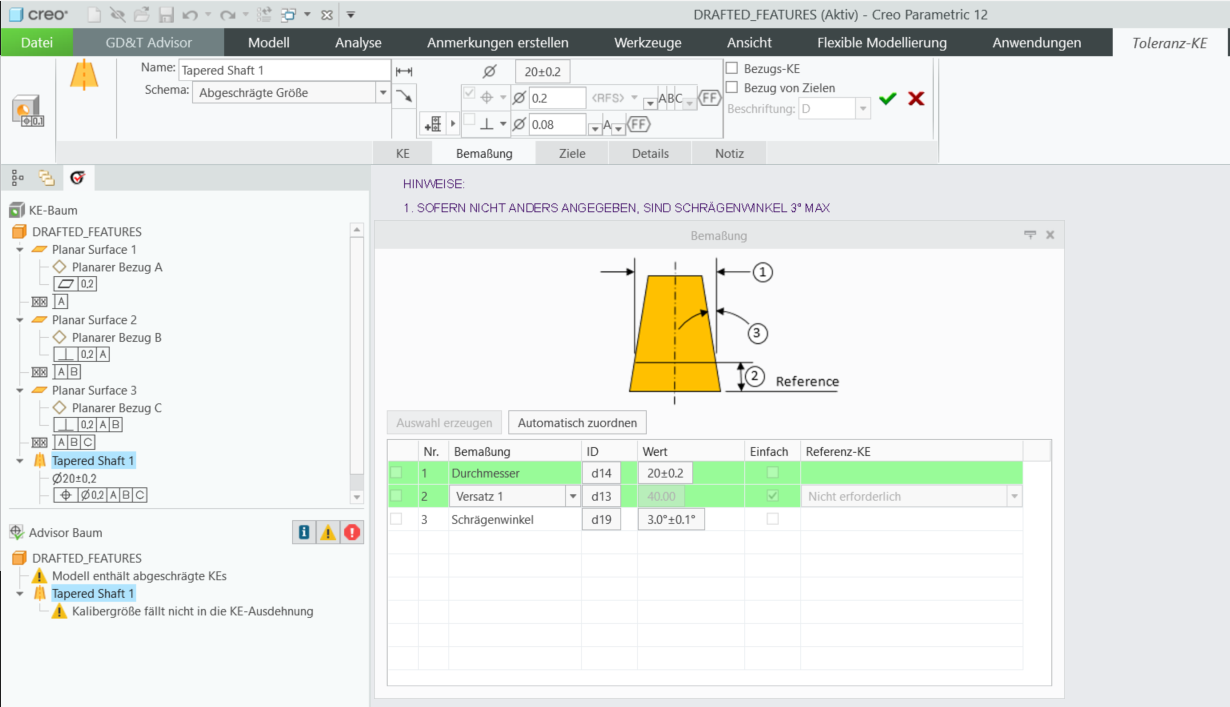

Die Abbildung unten zeigt den verbesserten Workflow.

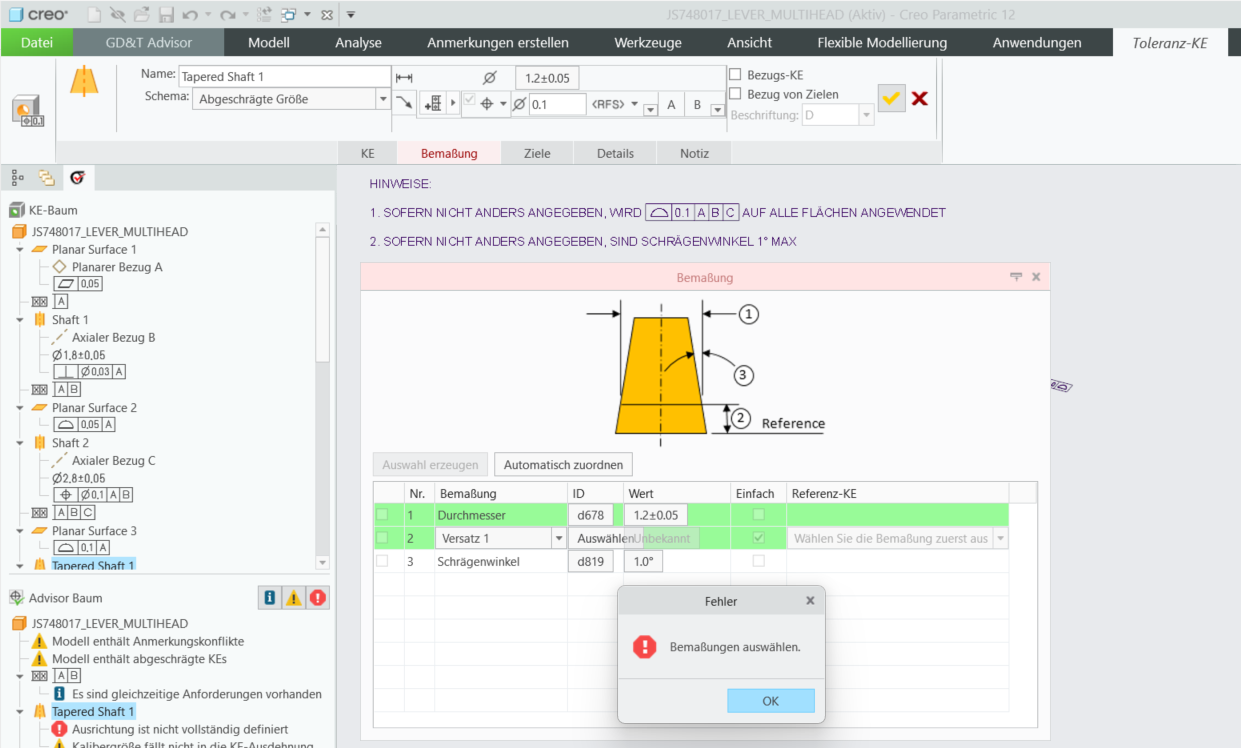

Die Abbildung unten zeigt den vorherigen Workflow.
Vorteile
Diese Optimierung verbessert den Workflow für das Definieren von konischen KEs bei Verwendung der allgemeinen Profiltoleranz.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
