Verbesserungen beim Umwandeln von Schichten in Volumenkörper
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie in der Verbundumgebung auf
Schichten in Volumenkörper umwandeln (Solidify Plies).
Schichten in Volumenkörper umwandeln (Solidify Plies).
Videos
Beschreibung
Leistung bei Umwandlung in Volumen und für Biegelinien innen
In der Verbundumgebung wurden die Umwandlung in Volumen und Biegelinien innen (IML) erheblich verbessert, sodass sie eine höhere Robustheit, Leistung und Qualität bieten.
Bei der Umwandlung komplexer Verbundschichten in Volumen profitieren Benutzer jetzt von höherer Leistung. Die Geometrie von Schichten oberhalb und unterhalb der Kerne sowie die Erzeugung von Kern-Konik-Geometrie wurden erheblich verbessert.
Umwandlung in Volumen mit Gefällegeometrie und Handhabung kleiner Radien

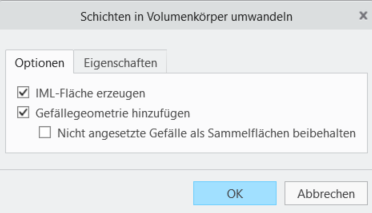

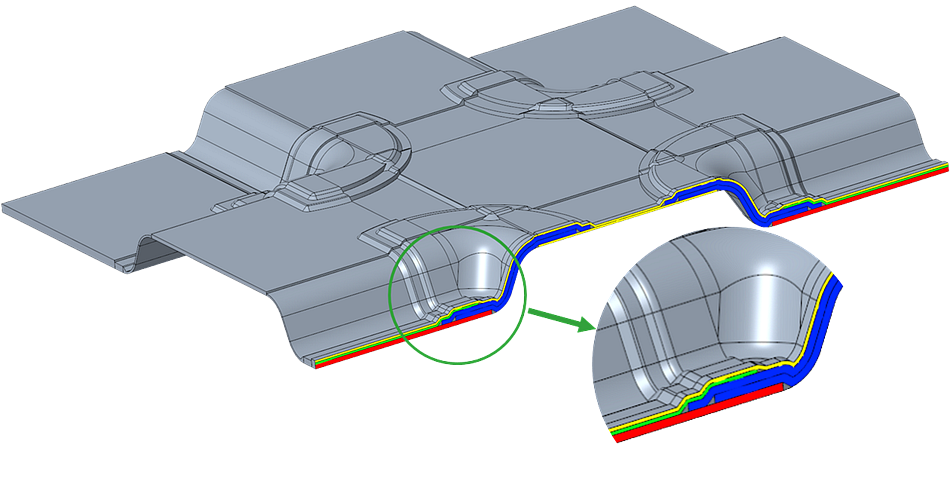

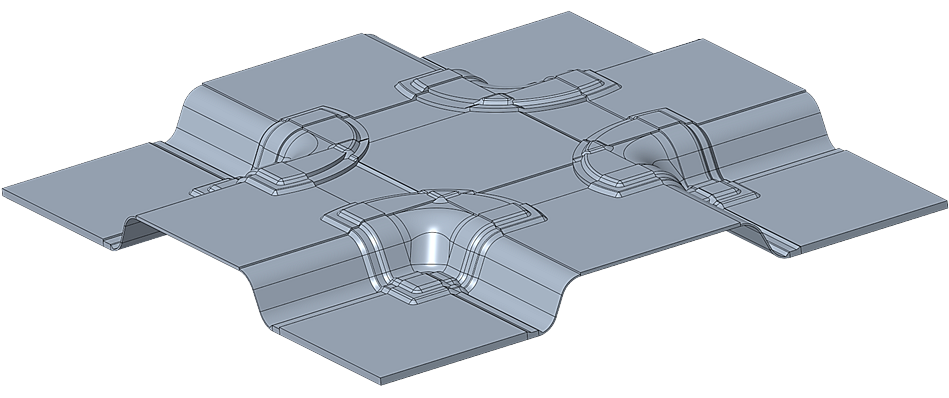

Wenn Sie die Verbundvolumenumwandlung und eine Biegelinie innen verwenden, können Sie jetzt die Geometrie des Schichtgefälles einschließen, die den resultierenden Volumenkörper zu einer genaueren Darstellung der Laminatkonstruktion macht.

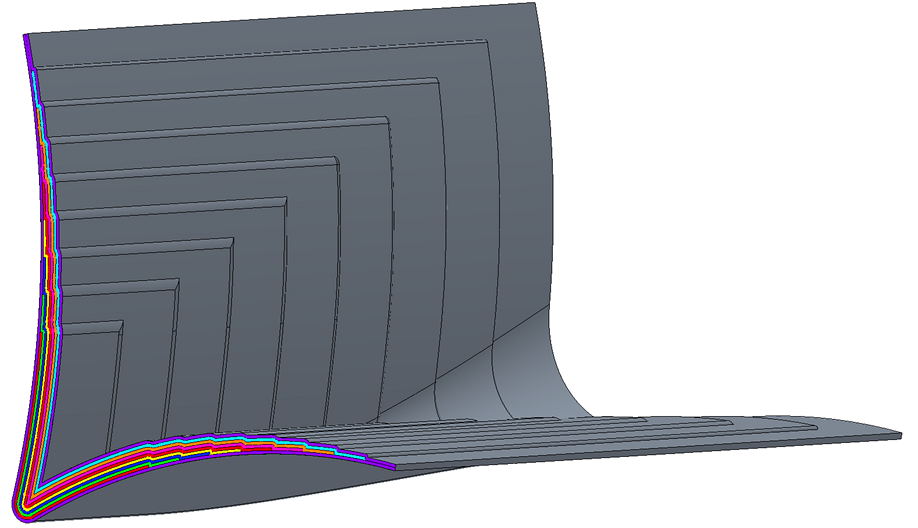

Außerdem wurde der Prozess der Umwandlung in Volumen verbessert, um lokale Radien in der Schichtfläche zu verarbeiten, die kleiner als die Dicke des lokalen Schichtstapels sind. Diese kleinen Radien werden in spitze Ecken verkleinert. Diese Optimierung funktioniert sowohl für konstante als auch für variable Radien und führt zu partiellen spitzen Ecken, die automatisch in den richtigen lokalen Dickenversatz übergehen.
Vorteile
Diese Verbesserungen ermöglichen eine höhere Produktivität und ein besseres Benutzererlebnis aufgrund der folgenden Aspekte:
• Robusteres, qualitativ hochwertigeres und leistungsfähigeres KE zur Umwandlung in Volumen
• Bereitstellen einer genaueren Darstellung der Laminatkonstruktion für die nachgeschaltete Verwendung
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
