Verbesserungen bei der Drapierungssimulation
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie in der Verbundumgebung auf
Drapierungssimulation (Draping Simulation).
Drapierungssimulation (Draping Simulation).Beschreibung
Parameter für dynamische Drapierung
Die Drapierungsparameter werden jetzt automatisch aktualisiert, wenn Sie Änderungen an den drapierten Schichten und Kernen vornehmen:
• Wenn Sie die Größe einer drapierten Schicht oder eines drapierten Kerns ändern, werden die Position für den Startpunkt (Seed point) und der Wert der Schrittlänge (Step length) automatisch neu berechnet.
• Wenn Sie das Material einer drapierten Schicht ändern oder die einzelnen Faserwinkel des Materials editieren, wird der Wert für den Drapierungswinkel-Versatz (Draping angle offset) automatisch neu berechnet.

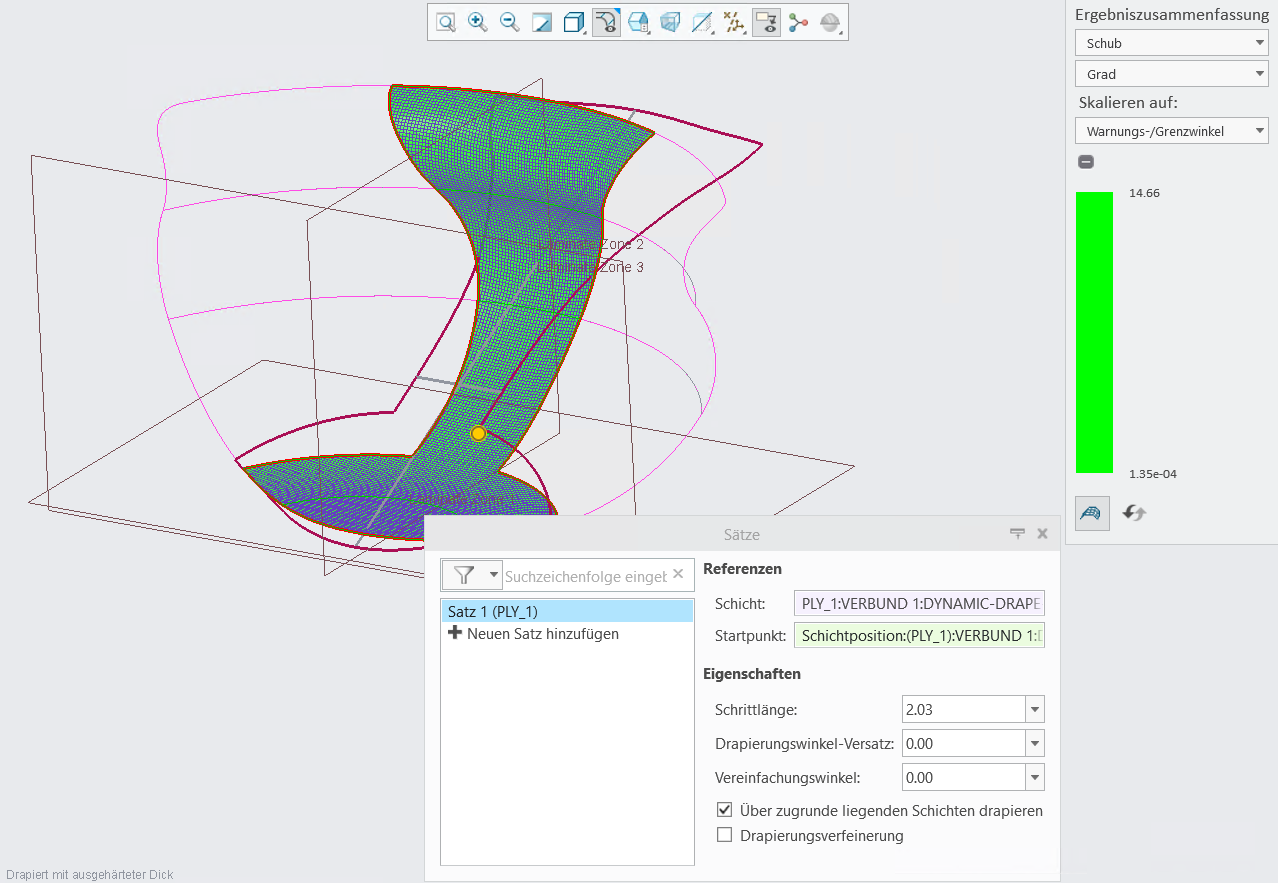

Die folgende Abbildung zeigt die Werte der Drapierungsparameter vor dem Aktualisieren der Schichtgröße und des Schichtmaterials.

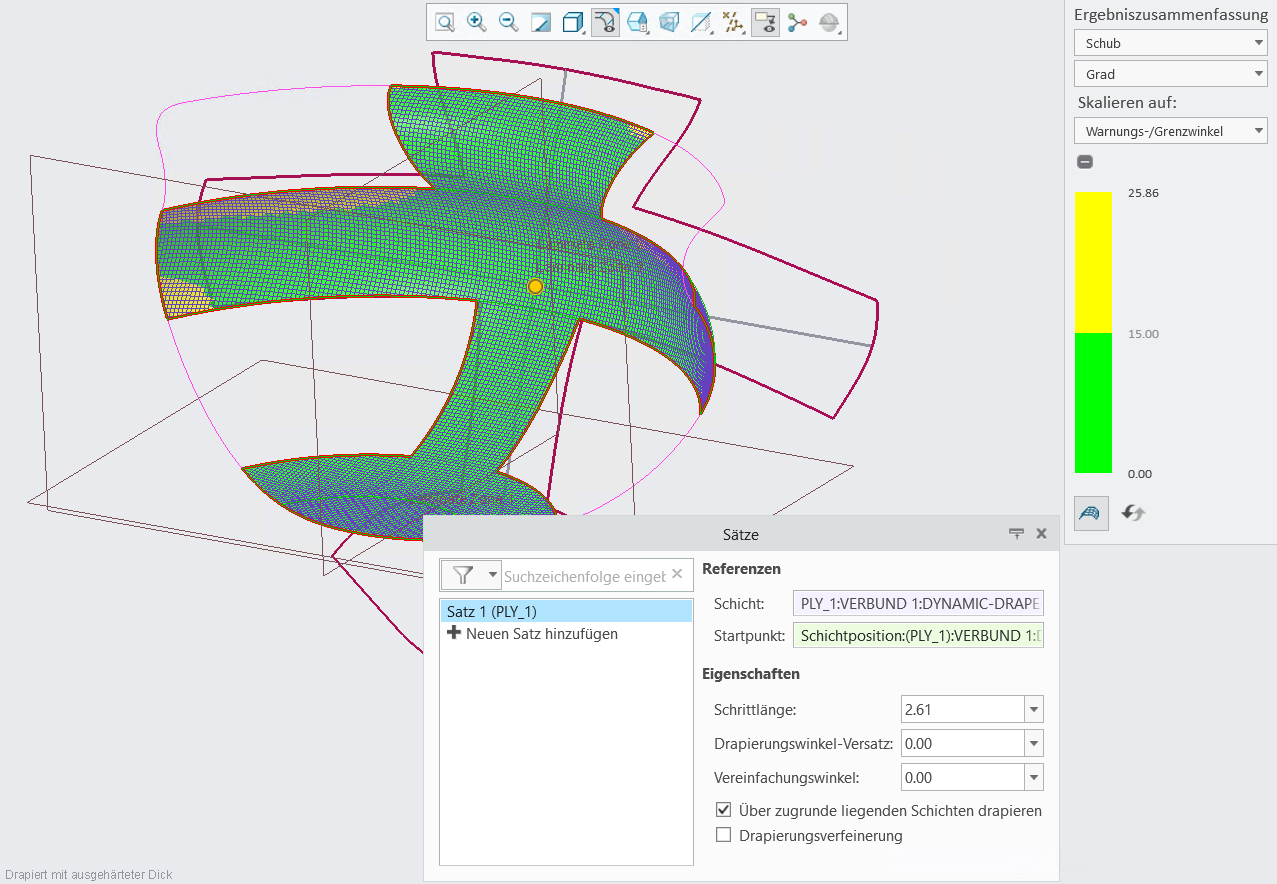

Die folgende Abbildung zeigt die neu berechneten Werte der Drapierungsparameter nach dem Aktualisieren der Schichtgröße und des Schichtmaterials.
Wenn Sie die Position des Startpunkts manuell festlegen oder benutzerdefinierte Werte für Schrittlänge und Drapierungswinkel-Versatz verwenden, bleiben die Werte so lange unverändert, bis Sie sie auf ihre Standardwerte zurücksetzen.

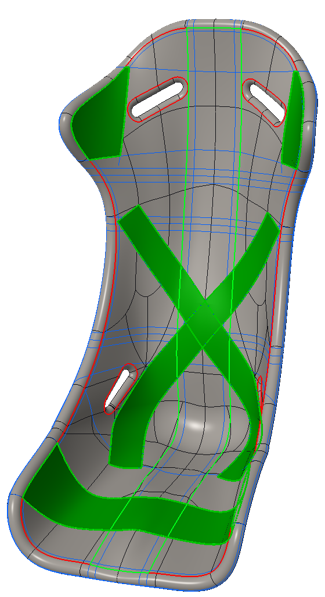

Intelligente Regenerierung in der Drapierungssimulation
Der Regenerierungsprozess für das Drapierungssimulations-KE wurde stark optimiert und nutzt nun die Option Über zugrunde liegenden Schichten drapieren (Drape over underlying plies).
Wenn Sie eine Schicht ändern, werden die Schichten, die bei ausgewählter Option Über zugrunde liegenden Schichten drapieren (Drape over underlying plies) drapiert werden, nur dann im Drapierungssimulations-KE regeneriert, wenn sich die Schichten geometrisch über der geänderten Schicht befinden und diese überlappen.
Diese intelligente Regenerierung stellt sicher, dass nur die notwendigen Schichten in der Drapierungssimulation regeneriert werden, und vermeidet so unnötige Regenerierungen. Dadurch wird der Prozess effizienter, und die Regenerierungsleistung wird verbessert.

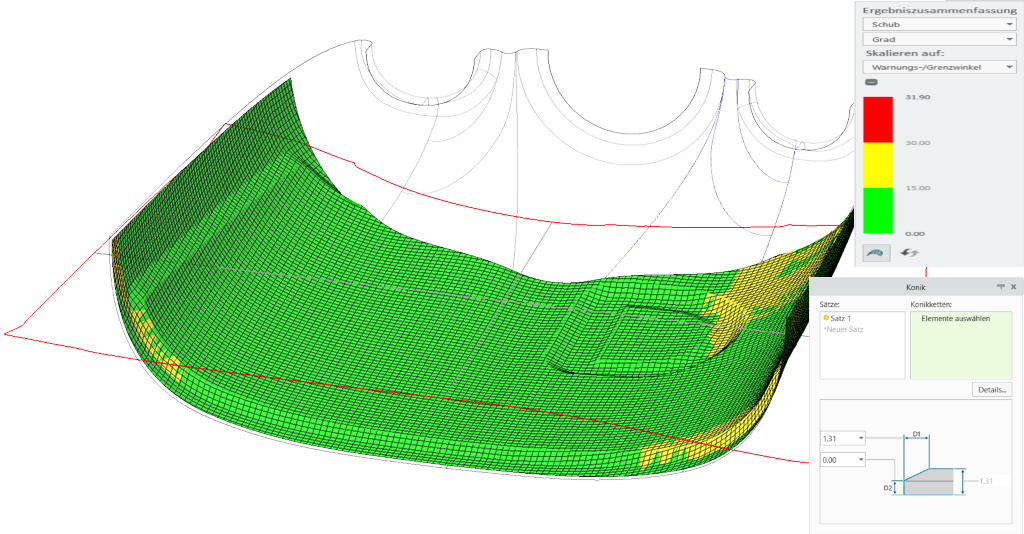

Drapierungssimulation mit präziser Kernkonik
Jetzt wurde das Drapierungssimulations-KE verbessert, um Konikdefinitionen in Kernschicht-KEs zu verstehen, einschließlich mehrerer Koniksätze auf der Kernberandung. Diese Verbesserung führt zu genaueren Drapierungssimulationsergebnissen, Schubergebnissen und Endabwicklungen für Schichten, die über Kerne mit einer oder mehreren Koniken drapiert werden.
Vorteile
Diese Verbesserungen ermöglichen eine höhere Produktivität und ein besseres Benutzererlebnis aufgrund der folgenden Aspekte:
• Neue Startpunktposition, die neue Schrittlänge und der neue Drapierungswinkel-Versatz werden automatisch neu berechnet und aktualisiert.
• Regenerierungen im Drapierungssimulations-KE werden reduziert.
• Es werden bessere Ergebnisse der Drapierungssimulation für die Schichten bereitgestellt, die über Kerne mit einer oder mehreren Koniken drapiert werden.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
