Creo Ansys Simulation – Verbindungselemente und Vorspannungen
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie auf >
Verbindungselemente (Fasteners) auf der Registerkarte Ansys Simulation (Ansys Simulation).
Verbindungselemente (Fasteners) auf der Registerkarte Ansys Simulation (Ansys Simulation).Videos
Beschreibung
Sie können nun Verbindungselement-Idealisierungen erzeugen, Vorspannungen anwenden und Ergebnisse für die Verbindungselemente auswerten. Sie können die Simulationsergebnisgrößen speziell für Verbindungselemente untersuchen. In früheren Versionen von Creo Ansys Simulation konnte ein Benutzer keine Verbindungselement-Idealisierungen erzeugen.
• Creo Ansys Simulation unterstützt jetzt Verbindungselement-Idealisierungen. Dies schließt Folgendes ein:
◦ Eine Bibliothek mit Standardmaterialien für Verbindungselemente
◦ Auswahl einer Innenfläche einer Bolzenbohrung oder einer Bolzenachse
◦ Automatische Zuweisung von veränderbaren Bolzenbemaßungen
◦ Unterstützung von Verbindungselementen durch separate koaxiale Bohrungen wie in der folgenden Abbildung dargestellt:

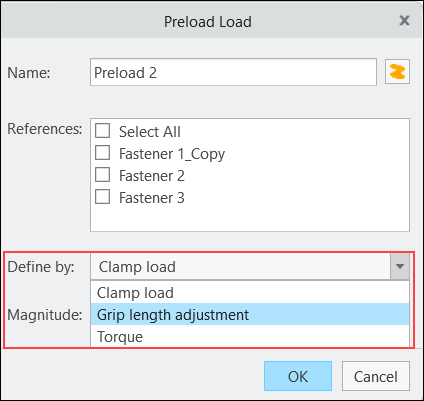

• Die Möglichkeit, Vorspannungen für idealisierte Verbindungselemente zu definieren. Vorspannungen können basierend auf der Vorspannkraft, der Anpassung der Klemmlänge oder dem Anzugsdrehmoment definiert werden.
• Unterstützung für Simulations-Taster für neue Typen von verbindungselementspezifischen Ergebnissen, einschließlich der folgenden:
◦ Axialspannung und Schubkraft
◦ Sicherheitsfaktor (Zug- und Schub-FoS)
◦ Torsionsmoment
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Erhebliche Zeitersparnis bei der Simulation von verschraubten Strukturen
• Bolzenspezifische Simulations-Taster
• Vollständig übertragbar auf Creo Simulation Live
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
