Stapelinformationen für Punktnähte
Das Stapeln der einzelnen Punktnahtinstanzen wird von der Punktnaht aus entlang eines Vektors berechnet, der senkrecht zu der Fläche ist, auf der die Punktnaht liegt, und durch die Bleche, die von der Punktnahtinstanz verbunden werden.
Beispiel: Ein Gelenkmitglieder-KE enthält zwei Komponenten. Die beiden Komponenten werden durch drei Punktnahtinstanzen verbunden:
•
– Komponente 1
– Komponente 1•
– Komponente 2
– Komponente 2•
– Gelenkmitglieder-KE = Komponente 1 + Komponente 2
– Gelenkmitglieder-KE = Komponente 1 + Komponente 2•
– Punktnahtinstanz
– Punktnahtinstanz•
– Punktnahtinstanz-Vektor
– Punktnahtinstanz-VektorDas Stapeln der einzelnen Punktnahtinstanzen wird nur für die Bleche in Pfeilrichtung berechnet.
In Creo können Sie Stapelinformationen unter jeder Punktnahtinstanz im Arbeitsfenster anzeigen. Diese Informationen sind auch in der xMCF-Datei enthalten, die exportiert und zum Erzeugen der Daten für Gelenke und Befestigungen importiert werden kann. Hiermit wird verifiziert, dass das Stapeln den Fertigungsfunktionen entspricht.
Stapelinformationen im Arbeitsfenster
Wenn Sie den Mauszeiger über einer Punktnahtinstanz platzieren, wird ein Tooltip mit den folgenden Informationen angezeigt:
• Beschriftung der Punktnahtinstanz
• Beschriftung des Eltern-Punktnaht-KE
• Durchmesser
• JM-Stapeln – die Anzahl der im Gelenkmitglieder-KE enthaltenen Komponenten
• Tatsächliches Stapeln – die Anzahl der Bleche, die von der Punktnahtinstanz verbunden werden
• Verbindungs-ID – Schweißfolgen-ID, die Reihenfolge, in der die Schweißnaht hergestellt wird
• Material
Beispiel:
Ein Gelenkmitglieder-KE enthält drei Komponenten. Der Wert für JM-Stapeln ist für alle drei Punktnahtinstanzen 3.
 |  • Tatsächliches Stapeln: 3 Die Punktnahtinstanz beginnt auf dem obersten Blech und verbindet drei Bleche. • Verbindungs-ID: 1 Diese Punktnahtinstanz wird zuerst hergestellt. |
 |  • Tatsächliches Stapeln: 2 Die Punktnahtinstanz beginnt auf dem mittleren Blech und verbindet zwei Bleche. • Verbindungs-ID: 2 Diese Punktnahtinstanz wird als Zweites hergestellt. |
 |  • Tatsächliches Stapeln: 1 Die Punktnahtinstanz beginnt auf unterem Blech und verbindet ein Blech. • Verbindungs-ID: 3 Diese Punktnahtinstanz wird als Drittes hergestellt. |

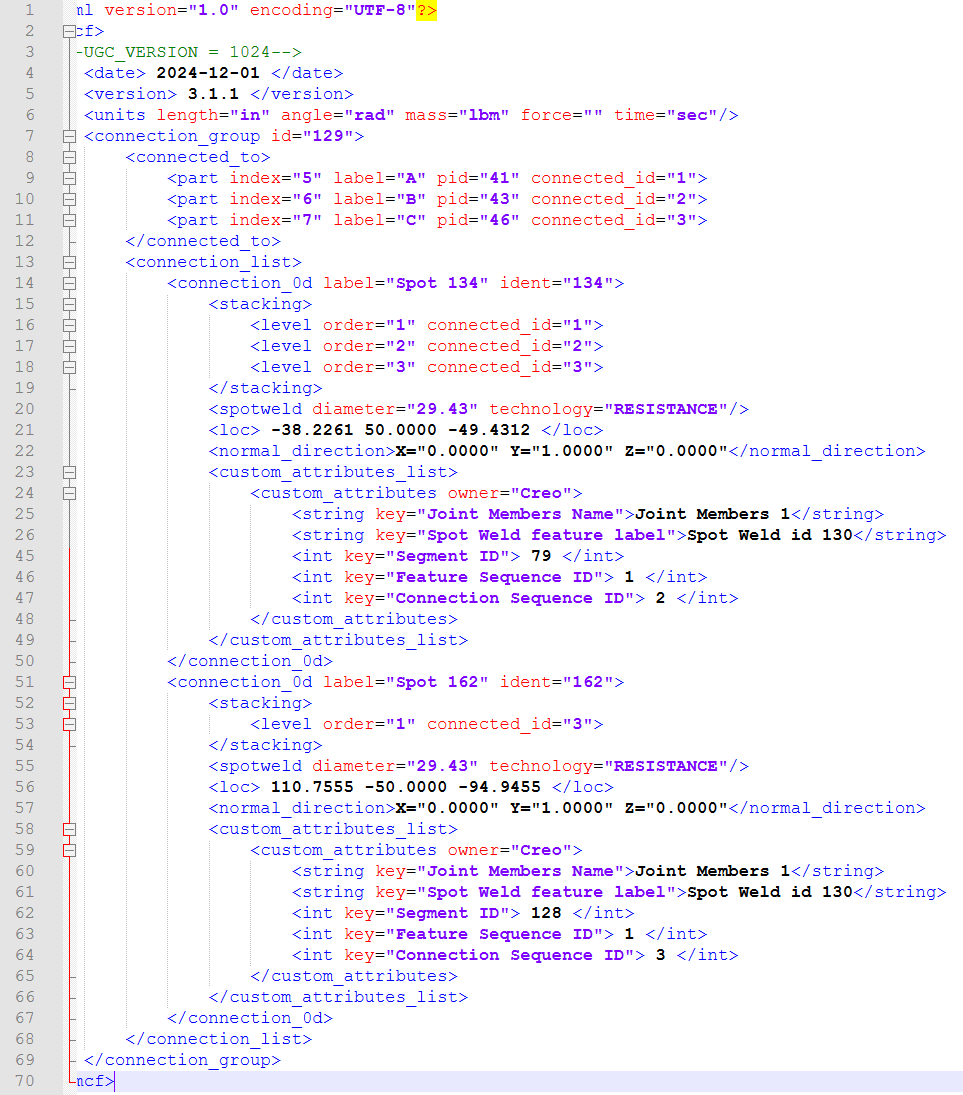

Stapelinformationen in der xMCF-Datei
Die Stapelinformationen der einzelnen Punktnahtinstanzen werden in die xMCF-Datei aufgenommen, wenn Sie Punktnahtinformationen exportieren.
Stapelberechnung
Das Stapeln wird nach diesen Regeln berechnet:
• Das Stapeln wird nur für die Komponenten innerhalb des referenzierten Gelenkmitglieder-KE berechnet.
• Wenn keine Referenz zwischen einem Gelenkmitglieder-KE und einer Punktnaht besteht, werden in die Stapelberechnung nur die Komponenten einbezogen, die sich auf derselben Baugruppenebene wie das Punktnaht-KE befinden.
• Das Stapeln wird nur für das ausgewählte Punktnaht-KE berechnet.

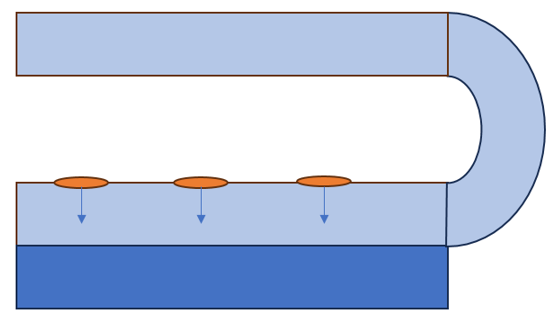

• Für die Stapelberechnung werden nur die Bleche gezählt, die sich in Richtung des Punktnahtvektors befinden.
