PID-Regler Übung 3 – Netz vorbereiten
1. Wählen Sie im Flow Analysis Baum Domänen (Domains) aus.
2. Geben Sie in der Eigenschaftenkonsole auf der Registerkarte Netz (Mesh) für Netzgenerierung (Mesh Generation) die folgenden Werte ein:
◦ Maximale Zellengröße (Maximum Cell Size) – 0.02
◦ Minimale Zellengröße (Minimum Cell Size) – 0.0002
◦ Zellengröße auf Flächen (Cell Size on Surfaces) – 0.01
Die Werte werden als Standardwerte beibehalten. Sie können diese bei Bedarf ändern.
3. Klicken Sie auf
Netz generieren (Generate Mesh), um das Netz für die Fluiddomäne zu erzeugen.
Netz generieren (Generate Mesh), um das Netz für die Fluiddomäne zu erzeugen.4. Wählen Sie unter Domänen (Domains) die Option PIPE_Body_1 aus. Klicken Sie im Anzeigebereich auf
Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.

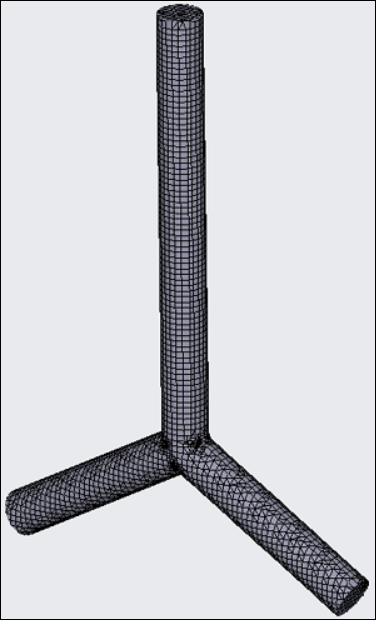

Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.5. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Ansicht (View) die Optionen Raster (Grid) und Umriss (Outline) auf Ja (Yes) fest. Das Netz wird wie in der folgenden Abbildung dargestellt angezeigt.
Netz für den PID-Regler
