PID-Regler Übung 2 – Randbedingungen erzeugen
1. Klicken Sie unter Domänen (Domains) mit der rechten Maustaste auf PIPE_Body_1 und wählen Sie
Berandungsbedingung hinzufügen (Add Boundary Condition) aus. Das Dialogfenster Flächensätze (Surface Sets) wird angezeigt.
Berandungsbedingung hinzufügen (Add Boundary Condition) aus. Das Dialogfenster Flächensätze (Surface Sets) wird angezeigt.2. Wählen Sie wie in der folgenden Abbildung dargestellt die dem pipe_cold_inlet entsprechenden Flächen aus.

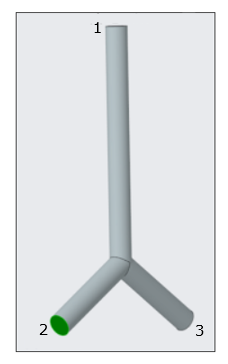

Abbildung 2. Berandungsflächen
1. pipe_outlet
2. pipe_cold_inlet
3. pipe_hot_inlet
3. Klicken Sie auf OK (OK). Unter Allgemeine Randbedingungen (General Boundaries) wird ein neues Element BC_0001 erzeugt.
4. Klicken Sie unter Domänen (Domains) mit der rechten Maustaste auf PIPE_Body_1 und wählen Sie Berandungsbedingung hinzufügen (Add Boundary Condition) aus. Das Dialogfenster Flächensätze (Surface Sets) wird angezeigt.
Berandungsbedingung hinzufügen (Add Boundary Condition) aus. Das Dialogfenster Flächensätze (Surface Sets) wird angezeigt.5. Wählen Sie wie in der oben stehenden Abbildung dargestellt die dem pipe_hot_inlet entsprechenden Flächen aus.
6. Klicken Sie auf OK (OK). Unter Allgemeine Randbedingungen (General Boundaries) wird ein neues Element BC_0002 erzeugt.
7. Klicken Sie unter Domänen (Domains) mit der rechten Maustaste auf PIPE_Body_1 und wählen Sie Berandungsbedingung hinzufügen (Add Boundary Condition) aus. Das Dialogfenster Flächensätze (Surface Sets) wird angezeigt.
Berandungsbedingung hinzufügen (Add Boundary Condition) aus. Das Dialogfenster Flächensätze (Surface Sets) wird angezeigt.8. Wählen Sie wie in der oben stehenden Abbildung dargestellt die dem pipe_outlet entsprechenden Flächen aus.
9. Klicken Sie auf OK (OK). Unter Allgemeine Randbedingungen (General Boundaries) wird ein neues Element BC_0003 erzeugt.
10. Klicken Sie mit der rechten Maustaste, und benennen Sie die folgenden Randbedingungen um:
◦ BC_0001 in pipe_cold_inlet
◦ BC_0002 in pipe_hot_inlet
◦ BC_0003 in pipe_outlet
